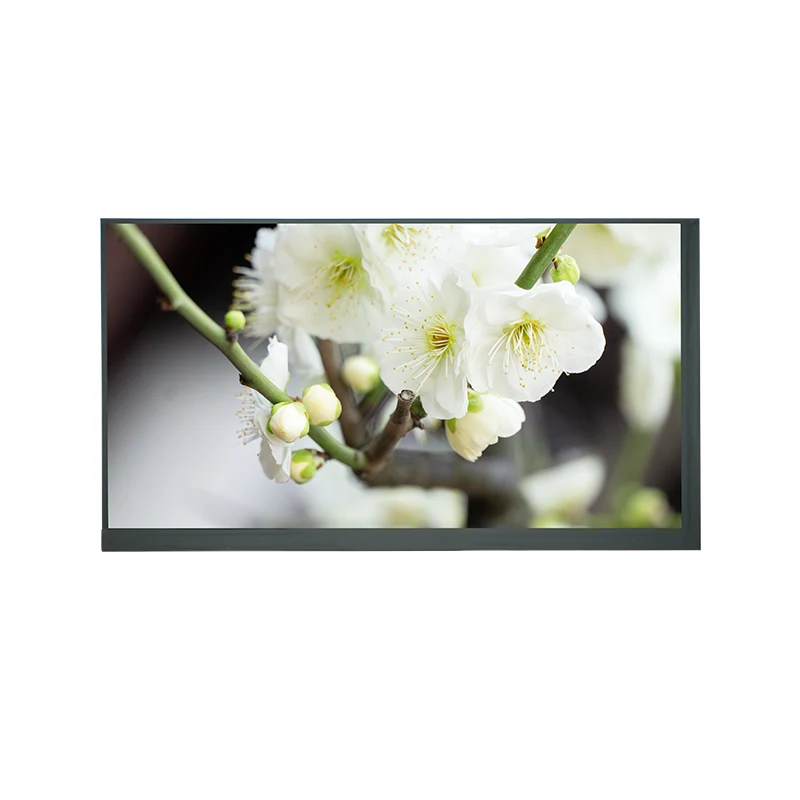

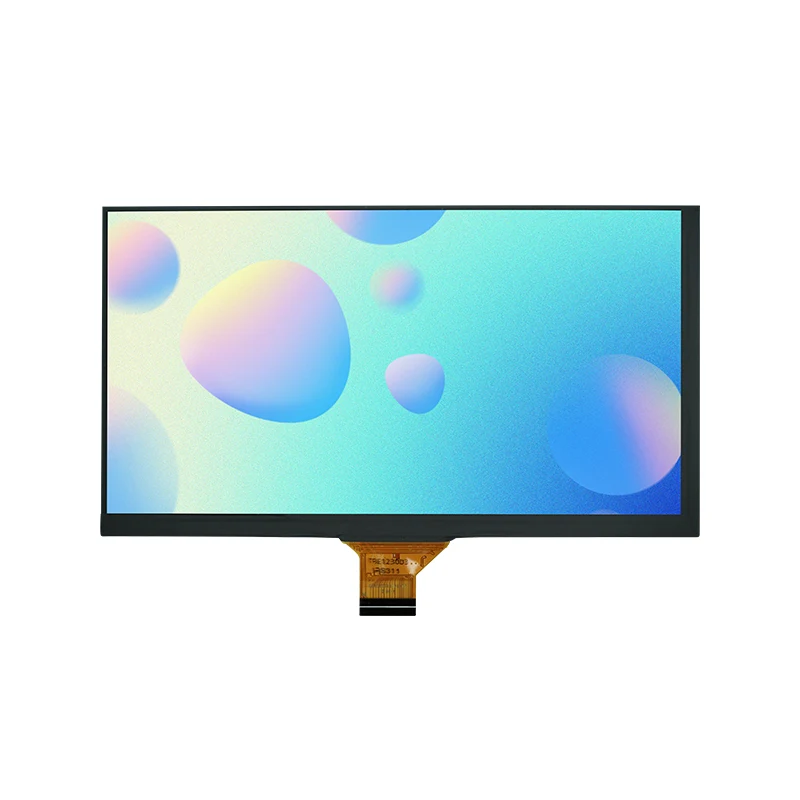

7.0 '50 pin TN TFT LCD -schermmodule

Robuuste Tianfu 7.0 '50 pin TN TFT LCD -schermmodule voor harde omgevingen ： 1024 × RGB × 600 TN paneel levert 800: 1 contrast met 140 nits helderheid. Gebouwd voor -20 ℃ ~+70 ℃ werking, met TTL-interface, anti-glare oppervlak en 18-geleide achtergrondverlichting (9.6V/120MA). 25ms respons, 51% NTSC-kleur, IEC-gecertificeerde schok/trillingsweerstand. 7.0 '50 pin TN TFT LCD -schermmodule is ideaal voor medische apparatuur en robuuste HMI -systemen.

Stuur onderzoek

Productomschrijving

TFT LCD-schermmodule-fabrikanten ondersteunen een kleine batch-proeforders en aangepaste firmware/interface-ontwerpen, TFT LCD-schermmodule, Tianfu zorgt voor naadloze integratie in slimme bedieningselementen/draagbare instrumenten, ondersteund door een garantie van 12 maanden.

Tianfu 7.0 '50 pin TN TFT LCD -schermmodule in voorraadfuncties

1. Industriële temperatuur uithoudingsvermogen

Werkt vlekkeloos in -20 ℃ tot +70 ℃ omgevingen met IEC-gecertificeerde thermische/vibratie/ESD-weerstand.

2. Hoogstrast TN-paneel

Levert 800: 1 contrastverhouding en 140nits helderheid voor scherpe zichtbaarheid onder harde verlichting.

3. Robust TTL -interface

50-pins parallelle RGB-interface met scanrichtingsregeling (UPDN/SHLR) en de selectie DE/SYNC-modus.

4. Duurzaam achtergrondverlichtingsysteem

18-geleide array (9,6V/120MA) met anti-glare oppervlaktebehandeling en 1152 MW vermogensefficiëntie.

Tianfu Aangepast

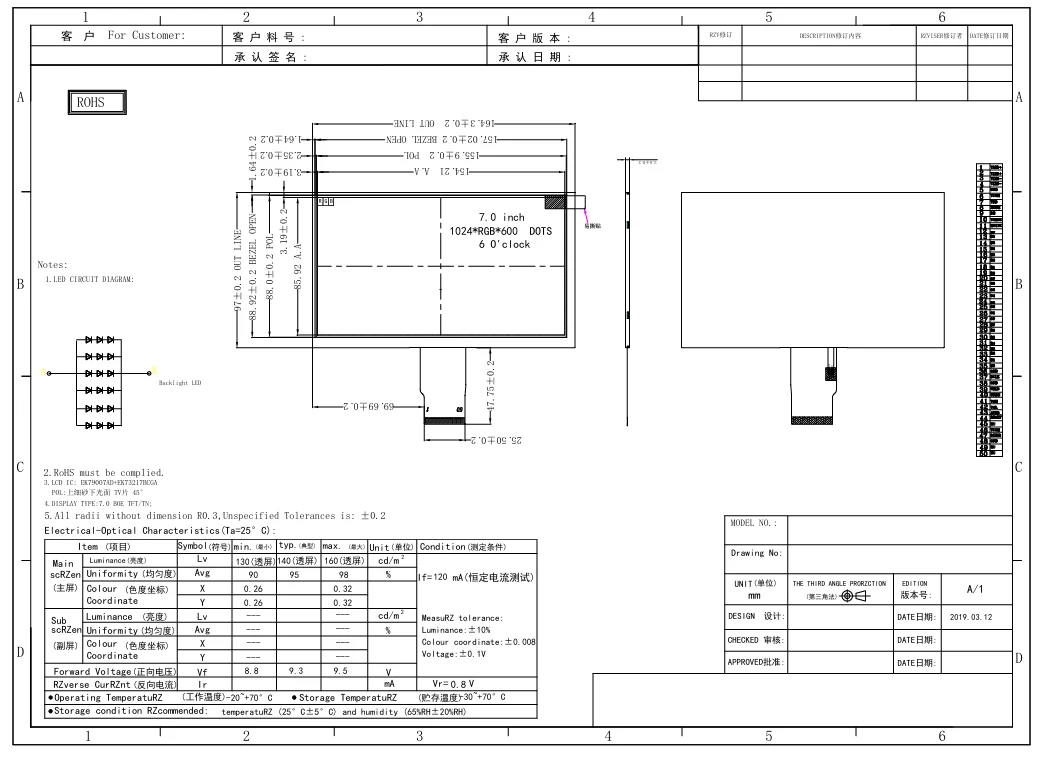

Kernspecificaties
Weergavegrootte	7.0-inch TN TFT-LCD
Oplossing	1024 × RGB × 600 (WVGA)
Pixeldichtheid	0.1506 (H) × 0.1432 (V) MM Pixel Pitch
Weergavemodus	Normaal gesproken wit
Interface	TTL Parallel RGB
Oppervlaktebehandeling	Anti-glare

Optische specificaties
Luminantie (typ.)	140 cd / m²
Contrastverhouding	800: 1
Reactietijd	25ms (type.)
Kleurengamma	51% NTSC
Uniformiteit	75% (luminantie), ± 0,008 (kleurcoördinaten)

Elektrische specificaties
Stroomvoorziening	3.3V digitaal (± 10% tolerantie) 9.6V analoog
Huidige consumptie	30MA (digitaal), 35MA (analoog)
Achtergrondverlichtingssysteem	18 LED's 1152 MW Totaal vermogen
Operatie Temp	-20 ℃ tot +70 ℃
Opslagtemp	-30 ℃ tot +70 ℃

Gecertificeerde betrouwbaarheid-4
Thermische tests	96HRS @-30 ℃/+70 ℃ Thermische schok met 10 cyclus (-20 ℃↔60 ℃)
Trilling	10-50Hz/1,0 mm sweep
ESD -bescherming	± 4KV contact / ± 8kV luchtafvoer

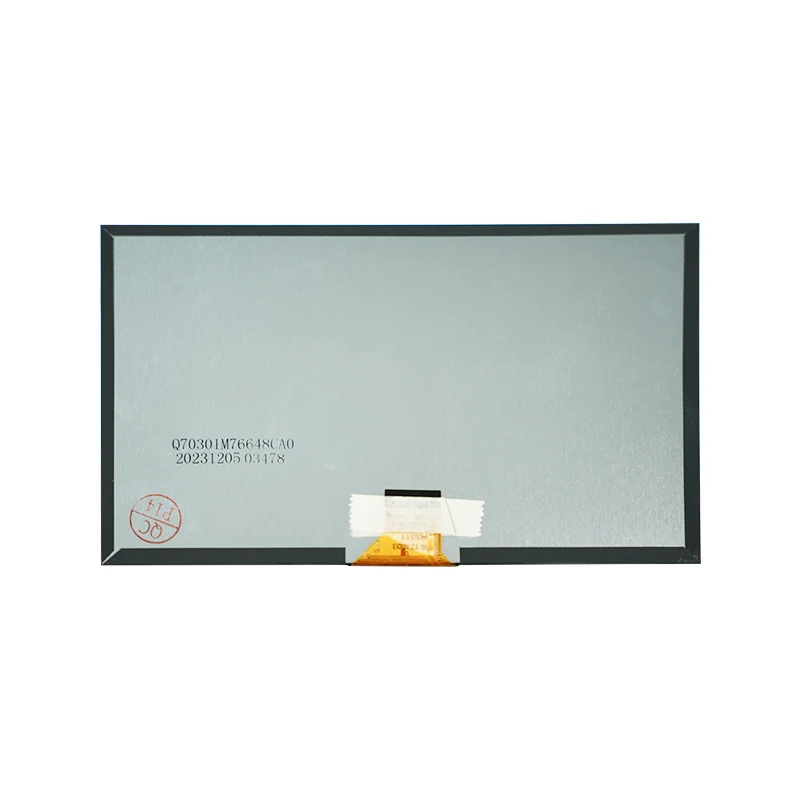

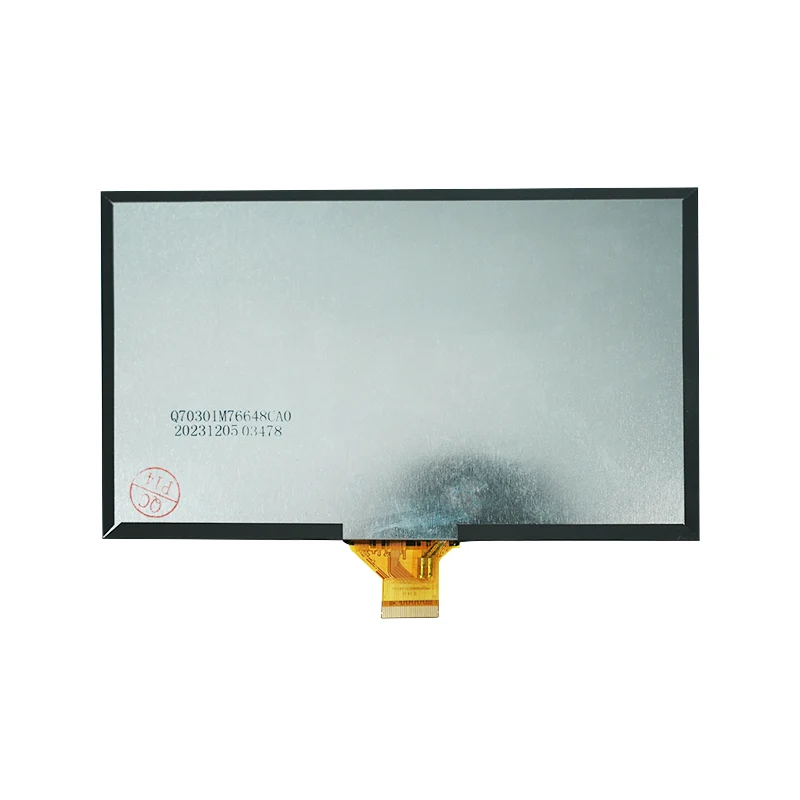

Tianfu 7.0 '50 pin TN TFT LCD -schermmodule details

Tianfu 7.0 'TFT LCD -schermmodule Toepassing

Tianfu Leading Time

Standaardproducten		Aangepaste producten
Bestelhoeveelheid	Levertijd	Aanpassingstype	Levertijd
1-30 pc's	Onmiddellijk	B/L & FPC & TP	Binnen 5 weken
31-100 PCS	1 week	B/L & FPC & TP	Binnen 5 weken
101-500 pc's	Binnen 2 weken	B/L & FPC & TP	Binnen 5 weken
501-1000 pc's	Binnen 3 weken	B/L & FPC & TP	Binnen 5 weken
1001-5000 pc's	Binnen 3 weken	BL & FPC & TP	Binnen 6 weken
5000+ pc's	Binnen 4 weken	BL & FPC & TP	Binnen 6 weken
