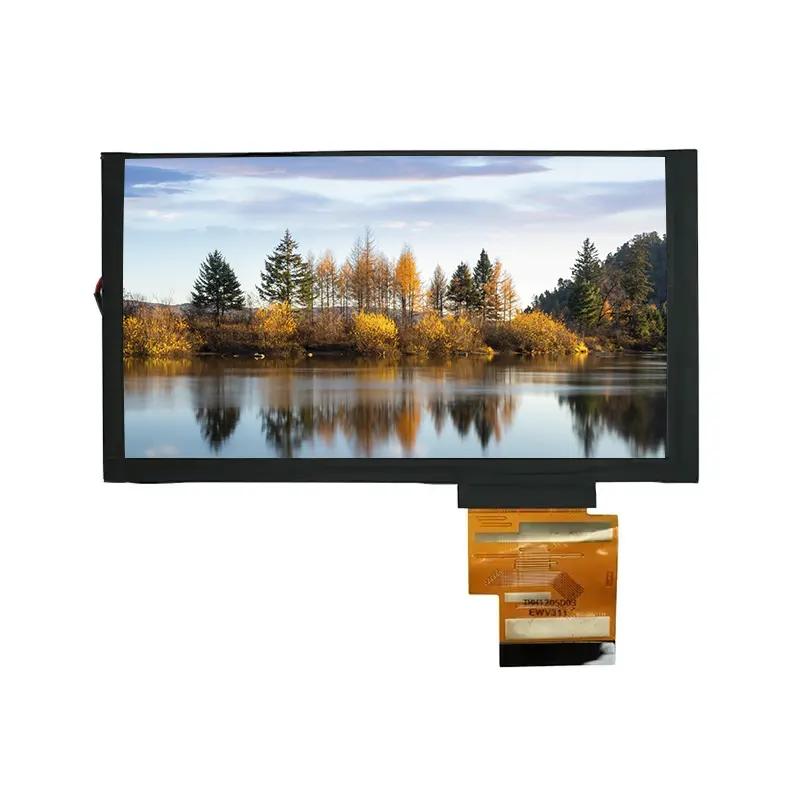

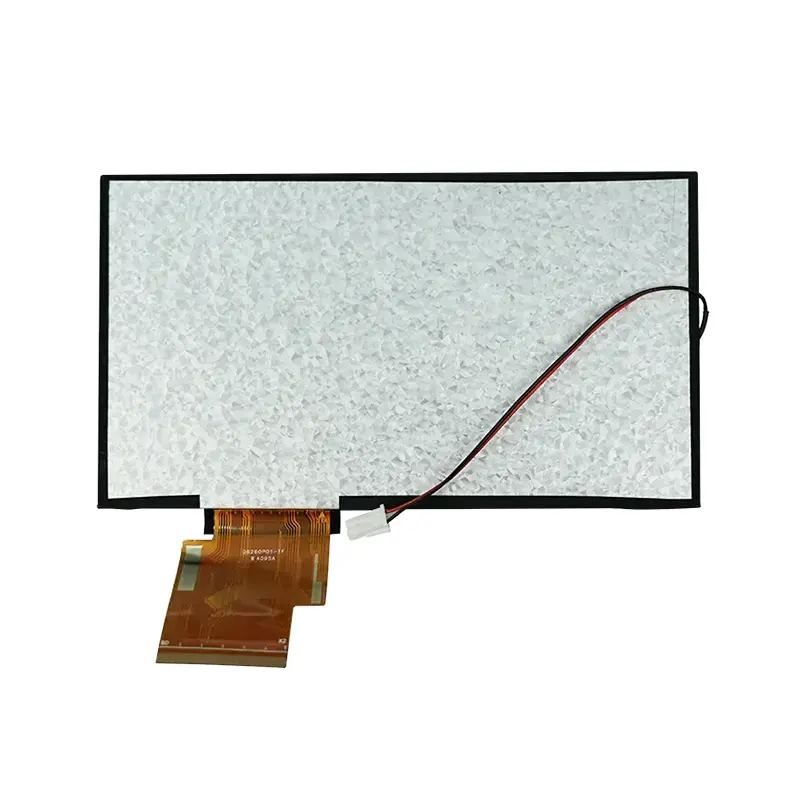

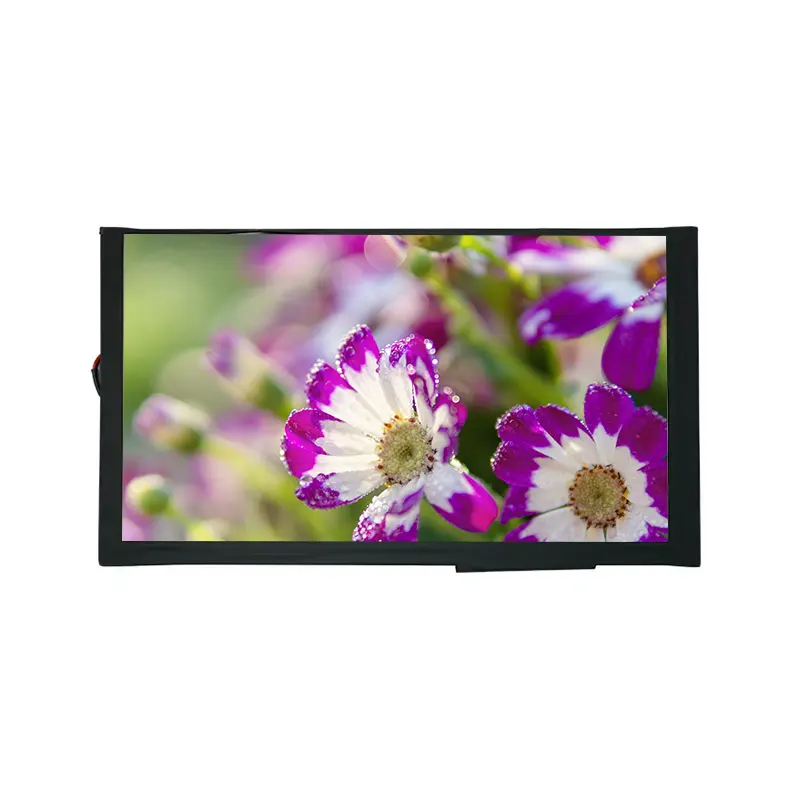

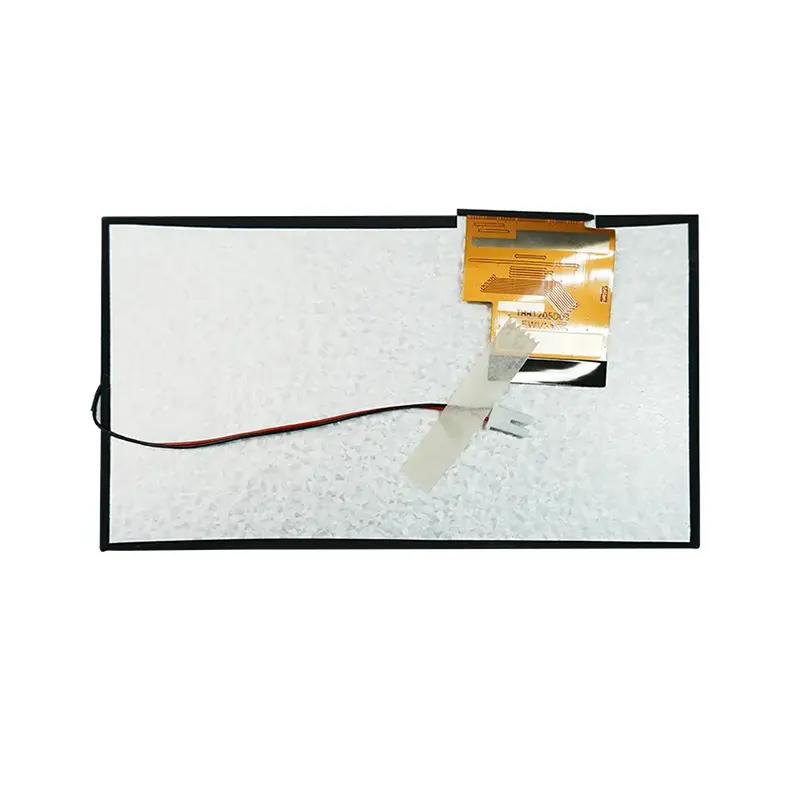

6,2'' Wide Temp TN TFT LCD-schermmodule

Belangrijkste toepassingsscenario's

• Industriële bedieningspanelen: fabrieksautomatiseringsapparatuur, PLC-besturingssystemen, mens-machine-interfaces (HMI)

• Displaysystemen in voertuigen: dashboards van bedrijfsvoertuigen, logistieke voertuigterminals, speciale voertuigbedieningsschermen

• Displays voor buitenapparatuur: monitoringsystemen voor zonne-energie, betaalterminals voor buiten, displays voor openbare informatie

• Displays voor medische apparatuur: draagbare medische instrumenten, hulpdisplays voor diagnostische apparatuur

• Smart Home Control: bedieningspanelen voor gebouwautomatisering, slimme centrale besturingssystemen

Tianfu 6.2 'Wide Temp TN TFT LCD-schermmodule op voorraadspecificatie

Tianfu heeft de details van de 6,2' Wide Temp TN TFT LCD-schermmodule aangepast

Optische prestatievoordelen

Scherm met hoge helderheid: Met een typische helderheid van 500 cd/m² is het bijna twee keer zo helder als standaard beeldschermen voor consumenten (250-300 cd/m²), waardoor een perfecte zichtbaarheid wordt gegarandeerd, zelfs in direct zonlicht of sterk omgevingslicht.

Brede kijkhoeken: Bereikt een kijkhoek van 150° (CR≥10), zowel horizontaal als verticaal. Deze functie is van cruciaal belang wanneer meerdere operators tegelijkertijd naar het scherm moeten kijken of wanneer het apparaat op onconventionele posities is geïnstalleerd.

Snelle respons: een totale responstijd van 25 ms (stijging + daling) zorgt voor dynamische informatie-updates zonder bewegingsonscherpte, waardoor het geschikt is voor het weergeven van realtime gegevens, het monitoren van feeds en eenvoudige geanimeerde interfaces.

Kleurprestaties: Beschikt over een NTSC-kleurengamma van 50%. Hoewel niet zo uitgebreid als high-end consumentendisplays, voldoet het volledig aan de eisen voor industriële indicatoren, statusmeldingen en grafische datavisualisatie.

Aanpassingsvermogen en betrouwbaarheid aan het milieu

Werking bij brede temperaturen: Bedrijfstemperatuurbereik van -20°C tot 70°C, geschikt voor omgevingen variërend van koelmagazijnen tot werkplaatsen met hoge temperaturen. Het bereik van de opslagtemperatuur is zelfs nog groter: van -30°C tot 80°C, wat de veiligheid tijdens transport en opslag garandeert.

Robuust achtergrondverlichtingssysteem: maakt gebruik van een reeks van 21 witte LED's met een voedingsontwerp van 9,6 V/210 mA, wat zorgt voor uniforme en stabiele achtergrondverlichting met een typische levensduur van meer dan 50.000 uur.

Kwaliteitscontrole van de productie

• Willekeurige bemonstering voor testen bij hoge temperaturen en hoge vochtigheid (85°C/85%RH gedurende 240 uur) per batch.

• Thermische schoktests (-20°C ⇄ 70°C gedurende 1000 cycli).

• Trillings- en mechanische schoktests om te voldoen aan de installatievereisten van industriële apparatuur.

Prestatieconsistentiegarantie

• Helderheidsuniformiteit gecontroleerd op meer dan 85%.

• Geen garantie op heldere/donkere pixels (pixelkwaliteit zonder defecten beschikbaar op aanvraag).

• Kleurconsistentie tussen batches gecontroleerd met ΔE < 5.

Compatibiliteit en integratieondersteuning

• Ondersteunt standaard RGB-interface, compatibel met reguliere industriële processors.

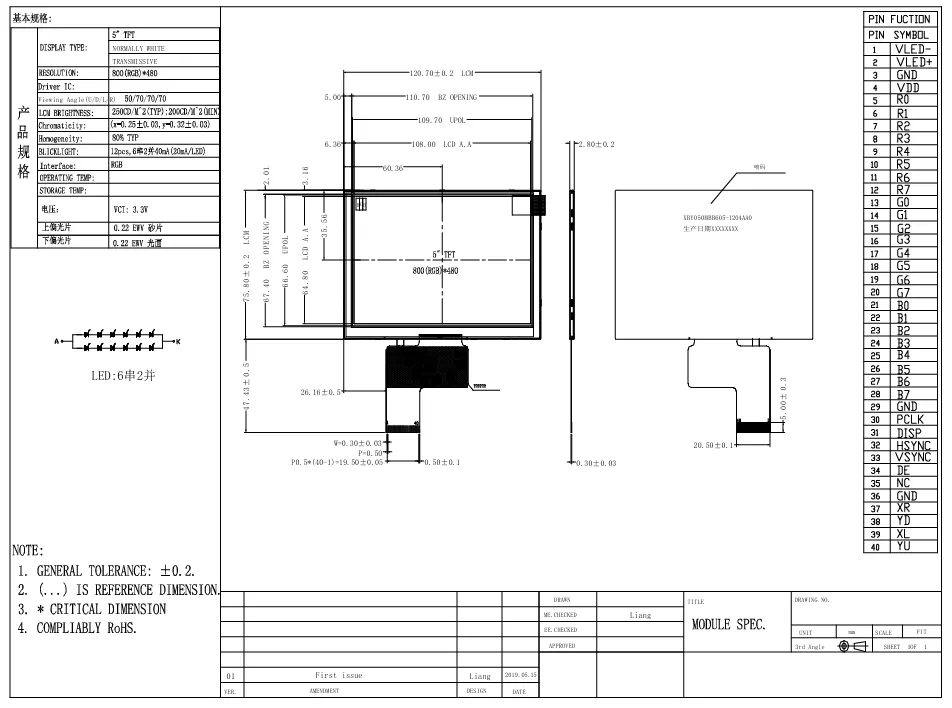

• Biedt gedetailleerde interfacedefinitie- en timingspecificatiedocumenten.

• Optionele resistieve of capacitieve aanraakpanelen (apart verkrijgbaar).

• Biedt referentiecircuitontwerpen en initialisatiecodevoorbeelden.

Wat maakt Tianfu al 16 jaar de keuze van onze klanten?

Een decennium aan expertise: Met meer dan 10 jaar toewijding aan industriële displayoplossingen begrijpen we de unieke vereisten van industriële toepassingen diepgaand. In tegenstelling tot beeldschermen van consumentenkwaliteit die prioriteit geven aan extreme kleuren en slanke profielen, richten wij ons op betrouwbaarheid, aanpassingsvermogen aan de omgeving en stabiliteit op de lange termijn.

Bewezen prestaties in het veld: Onze displaymodules zijn gevalideerd in meer dan 5.000 industriële toepassingen wereldwijd, waaronder:

• Monitoringsystemen voor windenergie in de extreme kou van Noord-Europa (continubedrijf bij -25°C)

• Instrumentatie van olieboorplatforms bij de hoge temperaturen van het Midden-Oosten (omgevingstemperaturen van 50°C+)

• 24/7 Manufacturing Execution System (MES)-terminals

Toezegging voor technische ondersteuning

• Het verstrekken van uitgebreide technische documentatie en integratiegidsen.

• Een technisch ondersteuningsteam met gemiddeld meer dan 8 jaar ervaring in industriële elektronische producten.

• Ondersteuning voor het testen van monsters en snelle levering voor bestellingen in kleine batches.

• Een engagement voor levering op lange termijn en ondersteuning van de levenscyclus van industriële producten.

Een case van onze klant: Display Upgrade voor Intelligent Warehouse Logistics Terminals

Klantachtergrond en uitdagingen: Een groot logistiek centrum voor e-commerce moest dringend de displays van zijn mobiele dataterminals (PDA's) in zijn magazijn upgraden. De originele schermen misten voldoende helderheid onder de hoge intensiteitsverlichting van het magazijn, waardoor het voor operators moeilijk werd om barcodescans en inventarisinformatie te lezen. Bovendien zorgden de aanzienlijke temperatuurschommelingen in het magazijn (van koude opslagzones tot zomerse omstandigheden met hoge temperaturen) ervoor dat standaardschermen langzamer gingen werken of faalden, wat ernstige gevolgen had voor de sorteerefficiëntie en nauwkeurigheid.

Onze oplossing: De klant heeft onze 6,2' Wide Temp TN TFT LCD-schermmodule gebruikt. De hoge helderheid van 500 cd/m² zorgt voor helder zicht onder alle soorten verlichting. Het brede bedrijfstemperatuurbereik van -20°C ~ 70°C past zich perfect aan de complexe magazijnomgeving aan, waardoor een stabiele werking van het apparaat het hele jaar door wordt gegarandeerd. Bovendien zorgt de brede kijkhoek van 150° ervoor dat operators gemakkelijk informatie kunnen lezen, ongeacht hoe ze het apparaat vasthouden.

Toepassingsresultaten: Na de upgrade van de apparatuur is de efficiëntie van sorteerders die scherminformatie lezen met meer dan 30% verbeterd en is het foutenpercentage veroorzaakt door weergaveproblemen aanzienlijk gedaald. Uit feedback van klanten blijkt dat de betrouwbaarheid van het display de uitvaltijd van apparatuur voor onderhoud drastisch heeft verminderd, waardoor een solide basis is gelegd voor de "regelmatige werking van het intelligente logistieke systeem".

Vraag 1: Is dit scherm buiten duidelijk zichtbaar in direct zonlicht?

Antwoord: Ja, absoluut. Het ontwerp met hoge helderheid van 500 cd/m² is speciaal ontworpen voor buitenomstandigheden en omstandigheden met veel omgevingslicht. Vergeleken met standaardschermen voor mobiele telefoons (doorgaans 300-400 cd/m²) blijft ons display uitstekend leesbaar bij fel licht. We raden aan om het te combineren met een anti-glare (AG) oppervlaktebehandeling voor optimale resultaten.

Vraag 2: Is de opstarttemperatuur inbegrepen in het bedrijfstemperatuurbereik van -20°C tot 70°C?

A: Ja, dit is het volledige bereik van de bedrijfstemperatuur, inclusief zowel koude als warme startups. Bij -20°C kan het iets langer duren voordat het display de maximale helderheid bereikt (meestal 30-60 seconden), maar het wordt normaal weergegeven. Voor extremere toepassingen kunnen wij op aanvraag speciale uitvoeringen leveren.

Vraag 3: Is een contrastverhouding van 140:1 voldoende? Het lijkt lager dan bij consumentenproducten.

A: De normen voor contrastverhoudingen voor industriële beeldschermen verschillen van die voor consumentenproducten. Het 140:1-cijfer wordt gemeten bij een hoge helderheid van 500 cd/m². De werkelijke visuele prestaties zijn veel beter dan die van consumentenschermen die op hetzelfde helderheidsniveau werken. Onze optimalisatie zorgt voor de best mogelijke leesbaarheid in industriële omgevingen, die vaak onderhevig zijn aan interferentie van omgevingslicht.

Vraag 4: Zal ​​een responstijd van 25 ms bewegingsonscherpte veroorzaken?

A: Voor industriële toepassingen is een totale responstijd van 25 ms volledig voldoende. Industriële interfaces bestaan ​​voornamelijk uit data-updates en statusindicatoren in plaats van het snel afspelen van video. Deze responstijd zorgt voor soepele updates van dynamische gegevens en zorgt tegelijkertijd voor een betere spanningsstabiliteit en een langere levensduur.

Vraag 5: Ondersteunt het aanraakfunctionaliteit?

A: Dit product is een kerndisplaymodule, maar we kunnen een complete oplossing voor display- en touch-integratie bieden. We werken samen met verschillende hoogwaardige leveranciers van aanraakpanelen om resistieve (beter voor bediening met handschoenen) of capacitieve aanraakoplossingen aan te bieden, waardoor de optische prestaties en betrouwbaarheid perfect op elkaar zijn afgestemd.

Vraag 6: Wat is de levensduur van de achtergrondverlichtings-LED's en is vervanging moeilijk?

A: Het achtergrondverlichtingssysteem is ontworpen voor een levensduur van meer dan 50.000 uur (ongeveer 5-6 jaar bij normaal gebruik). De LED's maken gebruik van een array-ontwerp, zodat het uitvallen van een enkele LED er niet voor zorgt dat de hele achtergrondverlichting uitvalt. Voor toepassingen die een hogere betrouwbaarheid vereisen, kunnen we versies met redundante ontwerpen aanbieden.

Vraag 7: Wat is de minimale bestelhoeveelheid (MOQ) en wat is de doorlooptijd?

A: De MOQ voor standaardmodellen is 100 eenheden, terwijl monsters beschikbaar zijn vanaf 1 eenheid. Raadpleeg onderstaande tabel voor specifieke doorlooptijden; spoedorders kunnen worden onderhandeld voor versnelde productie. We houden een veiligheidsvoorraad aan voor onze populairste modellen om aan de dringende behoeften van onze klanten te voldoen.
