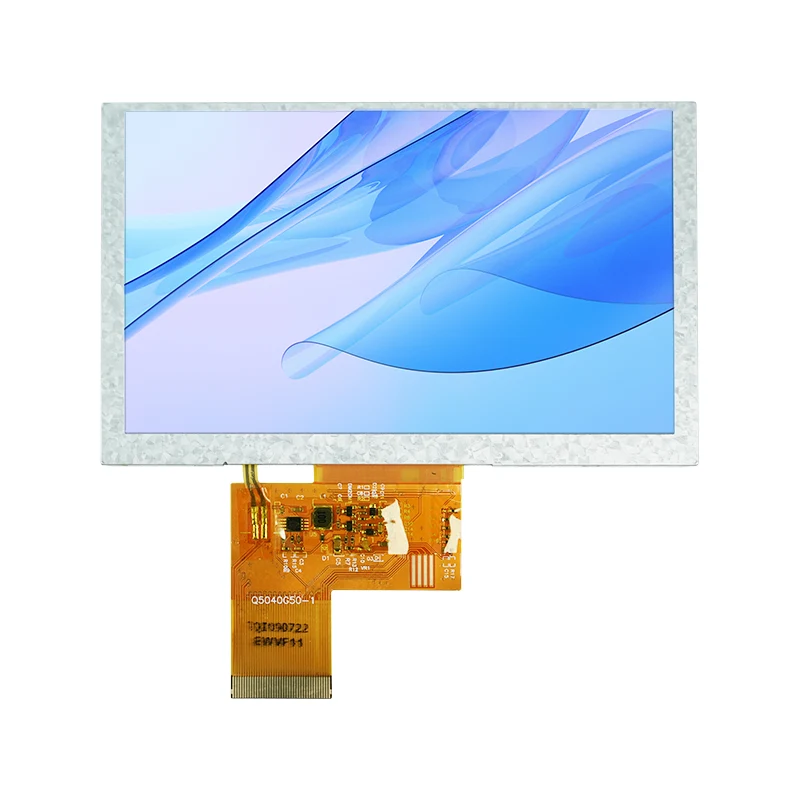

Smart TFT LCD-scherm: een praktische gids van selectie tot ontwikkelingsimplementatie

Bij het ontwerp van ingebedde systemen en mens-machine-interactie wordt deSlim TFT LCD-schermis niet langer slechts een ‘displaycomponent’; het is een kritische factor die de gebruikerservaring en het succes van het product bepaalt. Of u nu een industriële HMI, een smart home-bedieningspaneel of een draagbaar medisch apparaat ontwikkelt, het navigeren door het enorme aanbod aan Smart TFT LCD's op de markt en het maken van de juiste keuze, terwijl u tegelijkertijd een snelle implementatie garandeert, is vaak complexer dan het lijkt.

1. Selectie: kijk niet alleen naar grootte en resolutie

De meest voorkomende fout tijdens de selectiefase is dat je op een scherm gaat zitten met de gedachte dat 'het er ongeveer goed uitziet'. In werkelijkheid liggen de belangrijkste verschillen tussen Smart TFT LCD's vaak buiten het specificatieblad.

1.1 Interfacetype: de eerste kritische kloof

Het interfacetype bepaalt direct of uw hoofdcontroller het scherm kan aansturen en hoe complex het ontwikkelproces zal zijn. Veel voorkomende interfacetypen hebben elk hun eigen geschikte toepassingen:

Een speciale opmerking: als uw hoofdcontroller een MCU is zoals de STM32F103 die geen ingebouwde RGB-controller heeft, zal het rechtstreeks selecteren van een RGB-interfacescherm uiterst moeilijk zijn. Je hebt een extra bridge-chip nodig (zoals de SSD1963), of je kunt overschakelen naar een SPI- of parallel-interfacescherm.

1.2 Resolutie en maatafstemming

Een hogere resolutie is niet altijd beter. In de wereld van ingebedde systemen met beperkte ruimte betekent een hogere resolutie een groter geheugengebruik van de framebuffer, een hoger energieverbruik en hogere kosten. Een vuistregel is:

Voor het weergeven van eenvoudige pictogrammen of tekst (bijvoorbeeld apparaatpanelen): 240x240 of 320x320 is voldoende
Voor standaard mens-machine-interfaces (bijv. handterminals): 480x480 of 800x480
Voor toepassingen die duidelijke grafieken of afbeeldingen vereisen: 720x720 of hoger

Vierkante TFT's worden steeds gebruikelijker in slimme wearables en industriële instrumenten. Algemene specificaties zijn onder meer 1,3 inch (240 x 240), 3,4 inch (480 x 480) en 4,0 inch (720 x 720).

1.3 Aanpassingsvermogen aan de omgeving: binnen, buiten of extreme omstandigheden?

Veel projecten werken prima met standaardschermen tijdens de prototypefase, maar stuiten op problemen zodra ze in het veld worden ingezet. Drie belangrijke parameters verdienen speciale aandacht:

• Helderheid: 300–400 nits is voldoende voor gebruik binnenshuis; semi-buitentoepassingen vereisen 500–800 nits; Volledig gebruik buitenshuis in direct zonlicht vereist 1000 nits of hoger voor leesbaarheid

• Bedrijfstemperatuur: Commerciële kwaliteit: 0°C tot 50°C; industriële kwaliteit: -20°C tot 70°C; automobiel- of extreme omgevingen vereisen -30°C tot 85°C of breder

• Kijkhoek: Voor scenario's waarin meerdere mensen naar het scherm kijken of waarin het apparaat onder een hoek is geïnstalleerd, wordt de voorkeur gegeven aan IPS-schermen met volledige kijkhoek; TN-schermen zijn goedkoper, maar vertonen een aanzienlijke kleurverschuiving bij grote hoeken

1.4 Aanraakpaneel en oppervlaktebehandeling

Als uw product aanraakfunctionaliteit vereist, naast de keuze tussen resistieve en capacitieve typen, zijn er verschillende details die gemakkelijk over het hoofd worden gezien:

Lamineermethode: Optische binding biedt betere helderheid en minder reflectie vergeleken met lamineren met luchtspleet, maar brengt hogere kosten met zich mee
Oppervlaktecoating: antireflectiecoating (AG), antireflectiecoating (AR) en antivingerafdrukcoating (AF) — voor apparaten buitenshuis of apparaten met hoge helderheid wordt een AG+AR-combinatie aanbevolen

Maatwerk van afdekglas: Of het nu gaat om afgeronde hoeken, zeefdruklogo's, gaten of andere esthetische aanpassingen

2. Hardware en stuurprogramma: valkuilen vermijden

Zodra het scherm is geselecteerd, introduceren het hardwareontwerp en de ontwikkeling van stuurprogramma's een nieuwe reeks potentiële valkuilen.

2.1 FPC-kabel en aansluiting

De FPC-kabel is de oorzaak van 80% van de schermproblemen. Ontgrendel altijd de connectorvergrendeling voordat u de kabel aansluit of verwijdert; als u er met kracht aan trekt, kunnen de gouden contacten beschadigd raken. Sluit de FPC nooit aan of koppel deze niet los terwijl het systeem is ingeschakeld, aangezien reststroom de interface kan verbranden.

Let bij het aanpassen van de FPC op:

Of de pinvolgorde en spanningsniveaus compatibel zijn met uw moederbord
Of het nu gaat om buigen, verbreden of om andere componenten heen frezen
Of de FPC-lengte past bij het mechanische behuizingsontwerp

2.2 Voeding en achtergrondverlichting

TFT-LCD's vereisen doorgaans meerdere spanningsrails: VDD (3,3V logica), VGH (positieve bias), VGL (negatieve bias) en andere. Abnormale stroomafgifte is de belangrijkste oorzaak van kleurvervorming en schermflikkering. Een typische diagnostische aanpak is om te controleren of de VCOM-spanning afwijkt van de datasheetspecificatie (overschrijding van 3,8 V leidt bijvoorbeeld vaak tot waarneembare flikkering).

Voor achtergrondverlichting wordt een constante stroomoplossing met PWM-dimmen aanbevolen. Als de PWM-frequentie onder de 150 Hz daalt, kan het menselijk oog flikkeringen waarnemen; het is raadzaam om de frequentie boven de 200 Hz te verhogen.

2.3 Driver-IC en grafische bibliotheek

Veelgebruikte TFT-driver-IC's zijn ILI9341, ST7789 en ST7735. Hiervan biedt de ILI9341 de meest overvloedige documentatie en de eenvoudigste driverimplementatie, waardoor hij geschikt is voor toepassingen met een resolutie van 240x320.

Voor grafische bibliotheken zijn LVGL en TouchGFX de reguliere keuzes in de embedded ruimte. LVGL is open-source en ondersteunt meerdere platforms, terwijl TouchGFX diep is geoptimaliseerd voor STM32-microcontrollers.

3. Een speciale optie: UART Smart Serial Screens

Als uw team niet veel tijd wil investeren in de ontwikkeling van grafische stuurprogramma's, of als uw hoofdcontroller over beperkte middelen beschikt, is het seriële UART-scherm een ​​optie die het overwegen waard is.

Dergelijke schermen bevatten een ingebouwde MCU (bijvoorbeeld ATmega328PB) en kunnen eenvoudig worden bestuurd door opdrachten via de seriële poort te verzenden, waarbij alleen de TX- en RX-pinnen worden bezet.

UART-schermen op de markt vallen over het algemeen in twee categorieën:

De eerste biedt een extreem hoge ontwikkelingsefficiëntie: je kunt zelfs de gebruikersinterface op een pc simuleren voordat je deze naar het scherm flitst. Dit laatste biedt meer besturingsmogelijkheden op laag niveau.

4. Snelle referentie voor diagnose van veelvoorkomende fouten

Tot slot is hier een korte checklist voor het oplossen van problemen met hoogfrequente velden – dit zou wel eens de oplossing kunnen zijn:

Symptoom	Prioritaire onderzoeksrichting
Glitched scherm, geen weergave	Controleer of de FPC-kabel los zit of geoxideerd is (80% van de gevallen); controleer de instellingen voor de resolutie/vernieuwingsfrequentie
Kleurvervorming, verticale strepen, jitter	Controleer op abnormale voedingsspanningen (VGL/VGH/VCOM); controleer of de PWM-dimfrequentie te laag is
Dim beeld of achtergrondverlichting werkt niet	Controleer op verouderde achtergrondverlichtings-LED's; controleer de werkelijke uitgangsspanning van de voedingsadapter
Donkere/witte vlekken op het scherm opgelost	Fysieke schade of compressie vanaf de achterkant (onomkeerbaar – vereist vervanging)

De selectie en ontwikkeling van TFT LCD's is in de kern een afweging tussen kosten, prestaties, ontwikkelingscyclus en betrouwbaarheid. Er bestaat geen ‘beste’ scherm – alleen de ‘meest geschikte’ oplossing. Ik hoop dat deze gids u helpt onnodige omwegen aan het begin van uw project te vermijden, zodat u zich meer kunt concentreren op het creëren van een echt gedifferentieerde productervaring.
