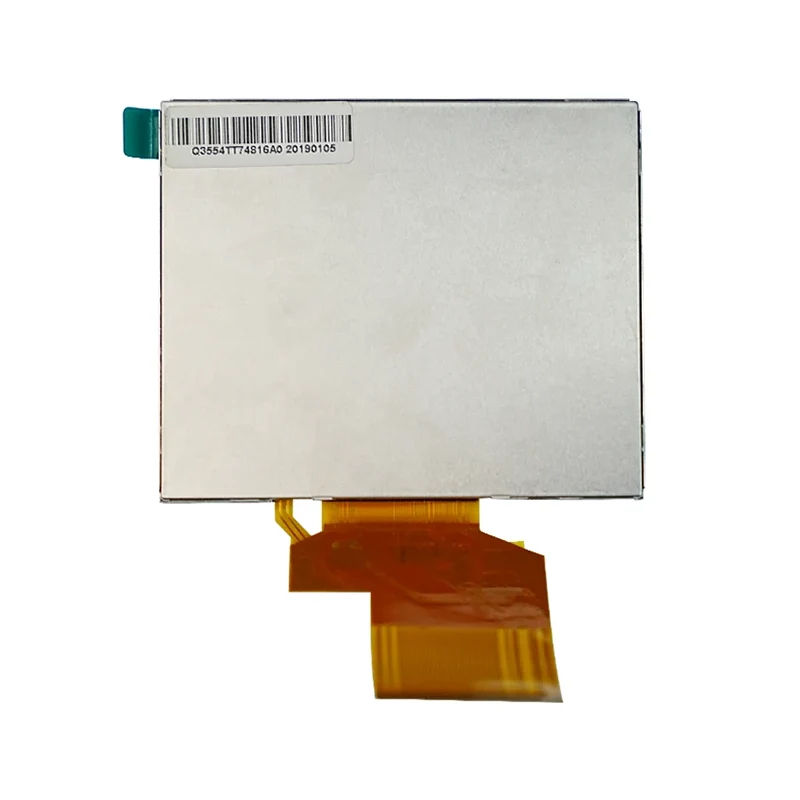

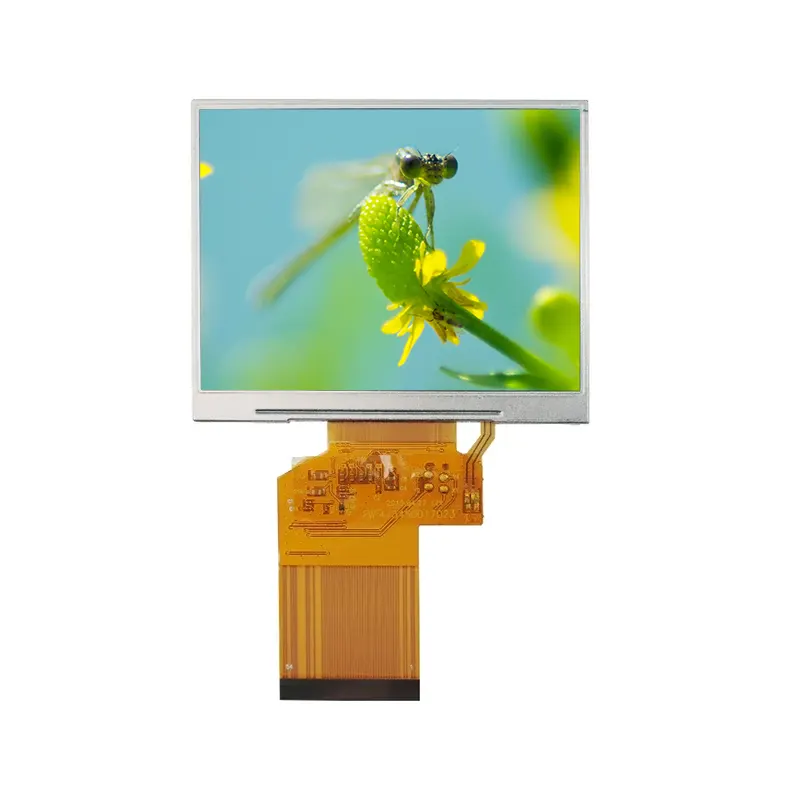

3,5' industriële standaard TN TFT LCD-schermmodule

Tianfu, een Chinese LCD-fabrikant die gespecialiseerd is in hoogwaardige, kosteneffectieve en aanpasbare beeldschermen, biedt de 3,5' Industrial Standard TN TFT LCD-schermmodule aan. Deze module is ontworpen voor zware omgevingen en beschikt over een resolutie van 320×RGB×240, 16,7 miljoen kleuren en de HX8238D-driver-IC, die veelzijdige interfaces ondersteunt (24-bit RGB, Serieel RGB, CCIR601/656) voor naadloze integratie in industriële systemen. De belangrijkste specificaties zijn onder meer temperatuuraanpassing op industrieel niveau (-20°C ~ +70°C tijdens bedrijf, -30°C ~ +80°C opslag), 6-LED-achtergrondverlichting, contrastverhouding van 350:1 en compacte afmetingen (76,90×63,9×3,26 mm).

Specificatie

Tianfu 3,5 'TFT LCD-schermmoduledetails

Of het nu wordt gebruikt in mens-machine-interface (HMI), statusweergavemeters, schermen van draagbare apparaten of multimedia-afspeelterminals, de 3,5-inch industriële standaard TN TFT LCD-schermmodule levert heldere, stabiele en betrouwbare weergaveoplossingen.

1. Industriële besturing en automatisering

· PLC-bedieningspanelen en mens-machine-interfaces (HMI)

· Draagbare testinstrumenten (multimeters, oscilloscopen)

· Bedieningspanelen voor industriële robots/automatisering

· Afstandsbedieningen (kranen, bouwmachines)

· Draagbare data-acquisitie- en inspectieterminals

2. Smart Home en internet der dingen (IoT)

· Smart Home-bedieningspanelen/centrale bedieningsschermen

· Slimme wandschakelaars

· Bedieningspanelen voor huishoudelijke apparaten (airconditioners, wasmachines, slimme koelkastdeuren/ijsmachines, vaatwassers, ovens, stoomovens, was-/droogcombinaties met voorlader, slimme bediening van het airconditioning-/frisseluchtsysteem, slimme waterverwarmers)

3. Consumentenelektronica en commerciële apparatuur

· Draagbare gameconsoles, digitale fotolijsten, draagbare dvd-spelers, Bluetooth-luidsprekers/radioschermen, POS-terminals, bestelterminals, tijdregistratiemachines, elektronische woordenboeken, machines/leerapparaten voor kleuters, elektronische toetsenborden, commerciële handterminals (bestelterminals, streepjescodescanners)

Waarom blijven meer dan 200 klanten voor ons kiezen?

Kernvoordelen

• Ontwerp met meerdere interfaces voor hoge compatibiliteit

Ondersteunt tegelijkertijd parallelle RGB, seriële RGB en CCIR656/601, waardoor flexibele aanpassing aan verschillende hoofdbesturingsschema's mogelijk is en de aanpassingskosten voor de hardware van klanten worden verlaagd.

• Industrieel aanpassingsvermogen aan het milieu

Heeft een bedrijfstemperatuurbereik van -10°C ~ +60°C en heeft meerdere betrouwbaarheidstests doorstaan, waaronder opslag bij hoge en lage temperaturen, temperatuurwisselingen, trillingen en ESD, waardoor het geschikt is voor zware omgevingen.

• Geoptimaliseerde optische en aanraakervaring

Gebruikt een Newton-ringbestendige matte film om interferentieranden te elimineren en een soepele aanraakbediening te garanderen; de oppervlaktehardheid is ≥ 3H voor krasbestendigheid, ideaal voor hoogfrequente bedrijfsscenario's.

• Nauwkeurige mechanische structuur en eenvoudig te monteren ontwerp

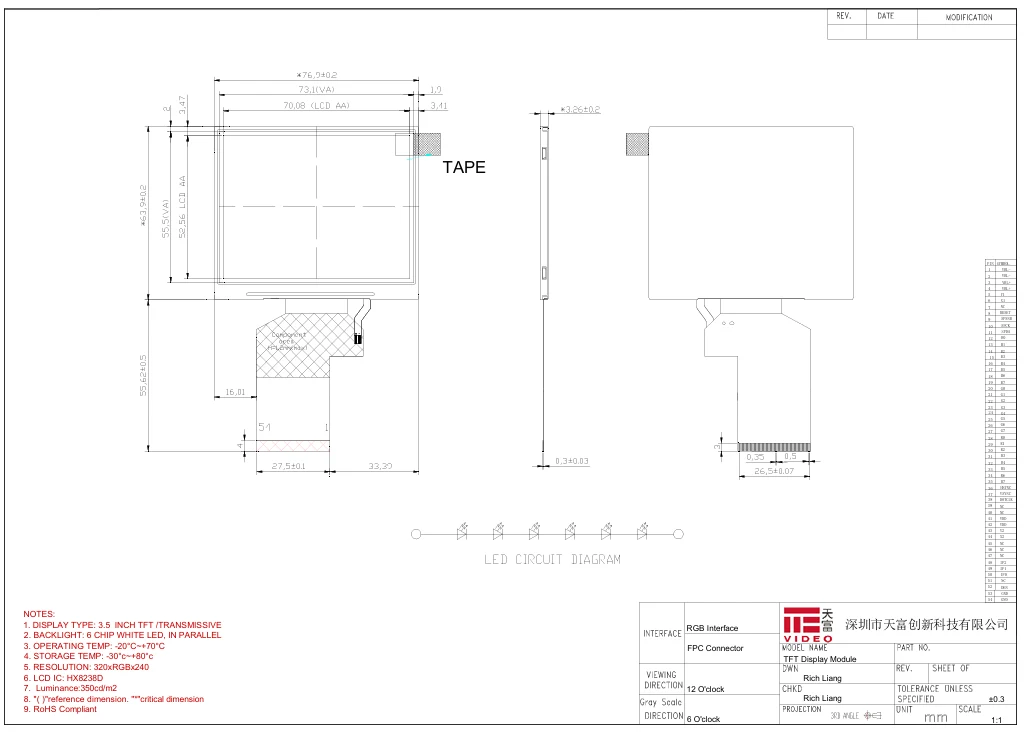

Biedt meerdere sets sleutelafmetingen, waaronder AA, OD, VA en rubberen frame, waardoor het openen van structurele gaten en het lamineren van klanten wordt vergemakkelijkt en de montageproblemen worden verminderd.

• Brede voedingsspanning en laag stroomverbruik

Beschikt over een breed ingangsspanningsbereik van 2,6 V–3,6 V, met een lage gevoeligheid voor schommelingen in de stroomvoorziening, geschikt voor omgevingen met batterijvoeding of industriële stroomvoorziening.

Uw vertrouwde LCD-partner met 16 jaar gespecialiseerde ervaring --- Tianfu

Wanneer u meerdere leveranciers vergelijkt, naast parameters en prijzen, willen we onze unieke waarde overbrengen als kleine en middelgrote fabrikant met meer dan 16 jaar toegewijde ervaring in de liquid crystal display-industrie. Als u voor ons kiest, krijgt u meer dan alleen een displaymodule: u krijgt een stabiele, betrouwbare en zeer responsieve partner voor de lange termijn.

✅ Wij kennen onze producten en, nog belangrijker, wij begrijpen uw behoeften

· Bewezen productieprocessen: 16 jaar opgebouwde ervaring heeft ons een diepgaande beheersing gegeven van de toepassing van klassieke driver-IC's zoals de HX8238D. Van COG-binding en ITO-filmlaminering tot verouderingstests en 100% inspectie: we hebben volwassen en stabiele productieworkflows opgezet, waardoor elke module die u ontvangt consistente prestaties, betrouwbaarheid en duurzaamheid levert.

· Op pijnpunten gericht ontwerp: de multi-interface-compatibiliteit (RGB/CCIR) en industriële tolerantie voor brede temperaturen van de module zijn het resultaat van ontwerpoptimalisaties op basis van uitgebreide feedback van klanten. We begrijpen dat klanten in kleine en middelgrote batches een "veelzijdig" en robuust display nodig hebben om aan de uiteenlopende eisen van meerdere projecten te voldoen.

✅ Onze gematigde schaal betekent meer focus en flexibiliteit

· Snelle reactie en communicatie: geen omslachtige procedures die typisch zijn voor grote ondernemingen. Uw technische vragen, specificatiebevestigingen of wijzigingsverzoeken worden rechtstreeks afgehandeld door ervaren ingenieurs of projectmanagers, waarbij de responstijden worden gemeten in uren in plaats van in dagen.

· Flexibele aanpassingsondersteuning: Of u nu aanpassingen nodig heeft aan de FPC-lengte, interface-pinout, helderheid van de achtergrondverlichting of kleine batchaanpassingen van specifieke firmware-initialisatiecodes, wij hebben de mogelijkheid voor snelle technische reacties. Uw bestelling van 500 eenheden wordt met dezelfde prioriteit behandeld als key-accounts.

· Focusgedreven waarde: Wij zijn gespecialiseerd in de productie van kleine tot middelgrote TFT- en touchscreens, waarbij alle procesverbeteringen en kwaliteitscontrolemaatregelen op deze kernactiviteit zijn gericht. Wat u krijgt is de output van een team dat zich toelegt op een specifiek vakgebied.

✅ Wij waarderen onze reputatie en zorgen voor gecontroleerde kwaliteit en stabiele levering

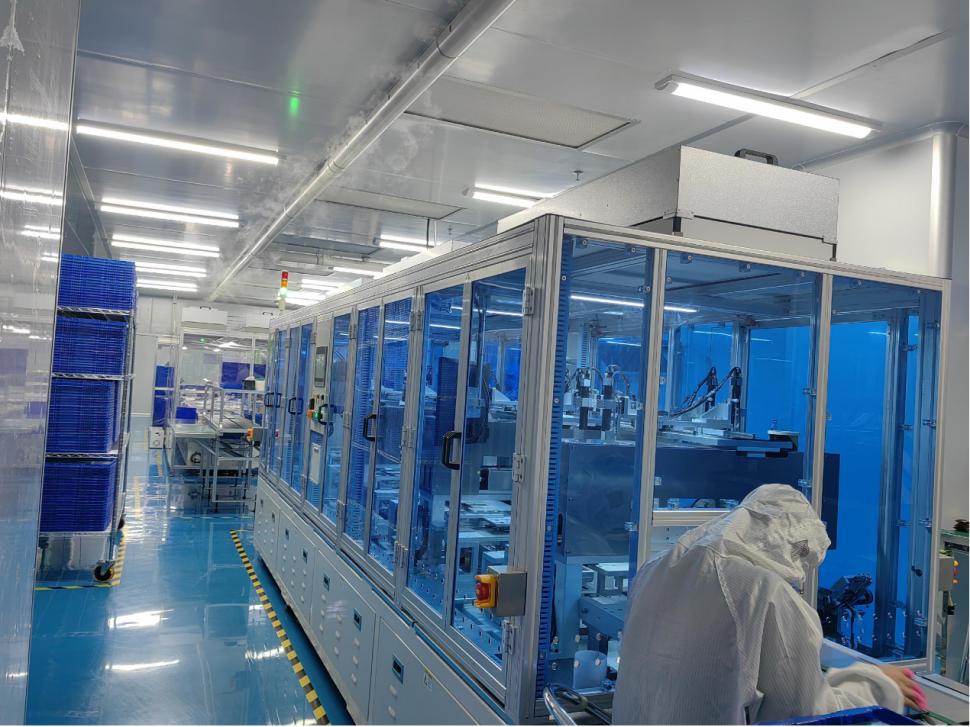

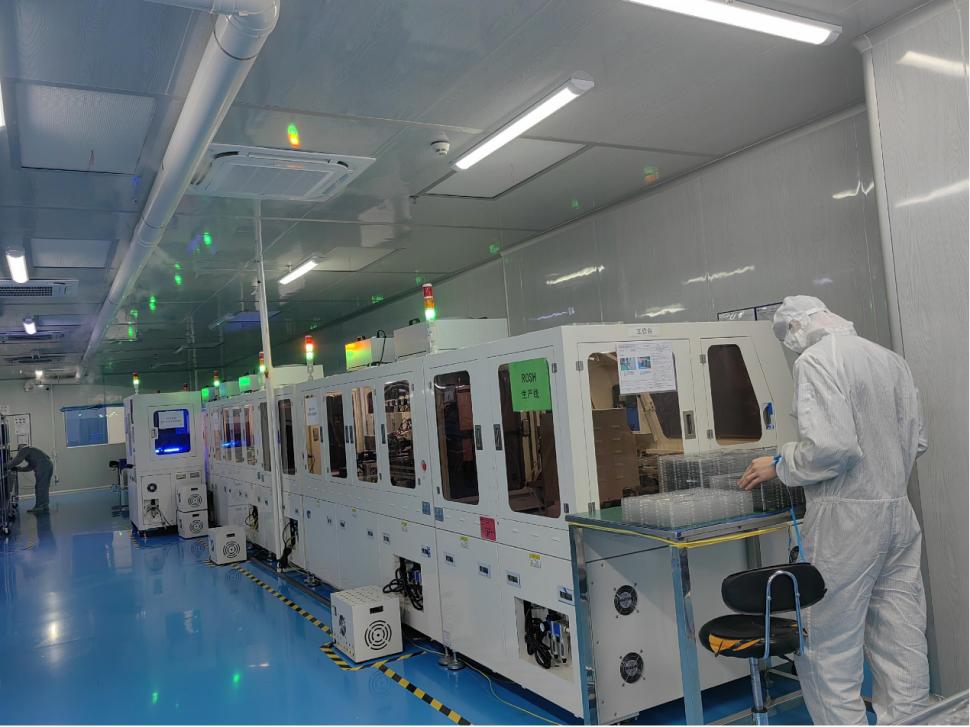

· Volledig intern beheer: van de aanschaf van materialen en de plaatsing van SMT tot de assemblage en het testen van modules, alle kritische processen worden in onze eigen faciliteiten voltooid. Dit garandeert volledige traceerbaarheid en controle van de kwaliteit, waardoor de risico's van kwaliteitsschommelingen als gevolg van uitbesteding worden geëlimineerd.

· Leveringsverplichting op lange termijn: wij erkennen volledig het belang van de productlevenscyclus voor uw projecten. Voor klassieke componenten zoals de HX8238D hebben we een veilig voorraadsysteem opgezet en kunnen we een gegarandeerde continue levering bieden, waardoor uw productiebehoeften op de lange termijn zonder zorgen worden ondersteund.

· Transparante samenwerking: wij verzorgen graag gedetailleerde datasheets, testrapporten en zelfs procesintroducties. Wij geloven dat alleen als klanten weloverwogen aankoopbeslissingen nemen, langdurige partnerschappen kunnen worden opgebouwd.

✅ Uitgebreide pre-sales- en after-salesondersteuning

· Kant-en-klare ontwikkelingsondersteuning: elke module wordt geleverd met duidelijke interfacedefinities, gevalideerde drivercodes (compatibel met gangbare MCU-platforms) en schematische referenties, waardoor de foutopsporingstijd voor uw technici aanzienlijk wordt verkort.

· Hulp bij productie-implementatie: als u onze modules voor de eerste keer gebruikt, kunnen we richtlijnen geven over solderen, voorzorgsmaatregelen bij de montage en eenvoudige functionele tests, zodat u een soepele massaproductie kunt realiseren.

· Betrouwbare kwaliteitsborging: Alle modules ondergaan vóór verzending 100% elektrische tests en betrouwbaarheidsinspecties van monsters, en worden ondersteund door een kwaliteitsgarantie van 12 maanden.

Samengevat betekent kiezen voor ons het kiezen van een betrouwbare partner die het volgende biedt:

Producten verfijnd door 16 jaar ervaring in de sector + Flexibel reageren op uw aanpassingsbehoeften als kleine en middelgrote onderneming + Strenge kwaliteitscontrole alsof we ons eigen merk beschermen.

We zijn misschien niet de grootste leverancier op de markt, maar we streven ernaar degene te zijn die u het beste begrijpt en u de grootste gemoedsrust biedt.

veelgestelde vragen

Vraag 1: Ondersteunt dit scherm aanraakfunctionaliteit?

Ja, deze module integreert een resistief touchscreen (ITO-film) dat single-point touch ondersteunt. Het beschikt over een standaard 4-draads resistieve interface en vereist een externe aanraakbedieningschip of een MCU met een ingebouwde ADC.

Vraag 2: Kunt u een versie met capacitieve aanraking leveren?

De huidige standaardversie wordt geleverd met resistive touch. Voor capacitieve aanraking (ondersteuning voor meerpuntsaanraking) kunt u contact met ons opnemen voor maatwerk.

Vraag 3: Wat is het verschil tussen CCIR656 en CCIR601 in de interface? Hoe moet ik kiezen?

CCIR656 is een ingebed synchronisatiesignaalformaat (vaak gebruikt voor digitale videostreams), terwijl CCIR601 een afzonderlijk synchronisatiesignaalformaat is. Als uw processor standaard ITU-R BT.656/BT.601-videosignalen uitvoert (bijvoorbeeld bepaalde multimediaprocessors), is een directe verbinding mogelijk. Als u het niet zeker weet, geef dan uw belangrijkste besturingsmodel op en wij helpen u bij de selectie.

Vraag 4: Kan het bedrijfstemperatuurbereik van -10°C ~ +60°C worden uitgebreid naar een groter bereik?

Het standaardproduct heeft dit temperatuurbereik. Voor industriële vereisten bij hoge temperaturen, zoals -30°C ~ +80°C, kan maatwerk worden besproken, wat meestal gepaard gaat met aanpassingen aan vloeibaar-kristalmaterialen en productieprocessen.

Vraag 5: Zijn er bijpassende driverboards of adapterboards verkrijgbaar?

We kunnen RGB-adapterkaarten en aanraakadapterkaarten (inclusief aanraak-IC's) leveren om uw circuitontwerp te vereenvoudigen. Raadpleeg ons verkoopteam voor meer informatie.

Productie- en gebruiksgerelateerd

Vraag 6: Wat is het ESD-beschermingsniveau van de module?

De module heeft ESD-tests van ±8 kV (luchtontlading) / ±4 kV (contactontlading) doorstaan ​​en voldoet aan de eisen van algemene industriële omgevingen. Het wordt aanbevolen om passende aardings- en isolatiemaatregelen te nemen bij het ontwerpen van de productbehuizing.

Vraag 7: Zal ​​een reactietijd van 15 ms bewegingsonscherpte veroorzaken?

15 ms is de typische grijs-naar-grijs-responstijd, die voldoende is voor de meeste scenario's, zoals industriële besturing, instrumentatie en interactieve interfaces. Voor het afspelen van video op hoge snelheid (bijvoorbeeld boven 30 fps) wordt aanbevolen om de werkelijke dynamische beeldprestaties te evalueren.

Vraag 8: Hoe is de achtergrondverlichting van de module aangesloten?

De module zelf bevat geen drivercircuit voor achtergrondverlichting, maar biedt LED-achtergrondverlichtingspinnen (meestal +3,3V en GND). U moet een externe constante stroombron of een achtergrondverlichtingsdrivercircuit aansluiten. De stroom is afhankelijk van de serie-parallelle configuratie van de achtergrondverlichtings-LED's (typische waarde: ca. 60-100 mA).
