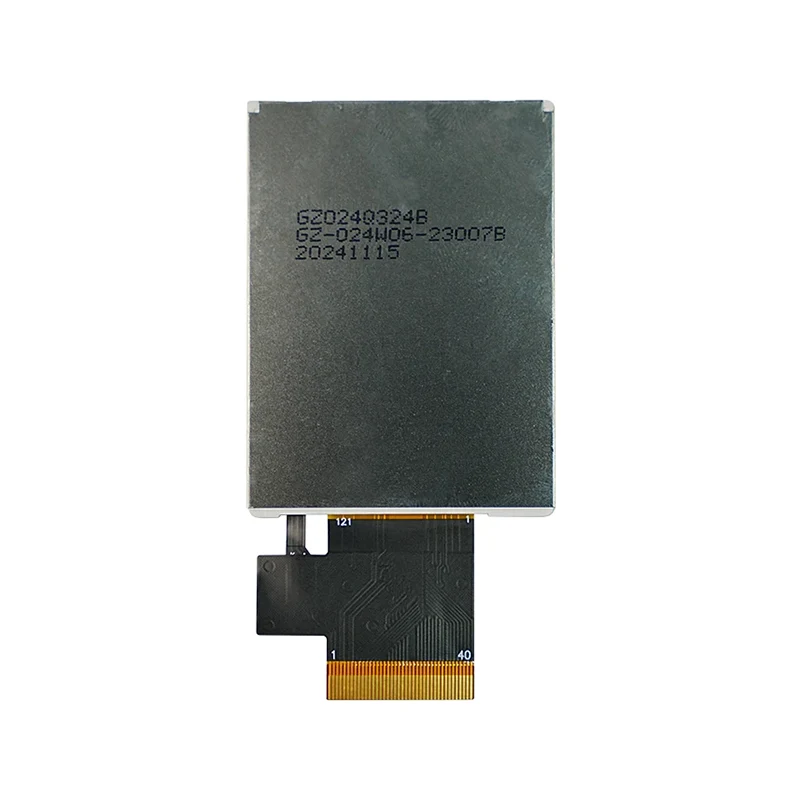

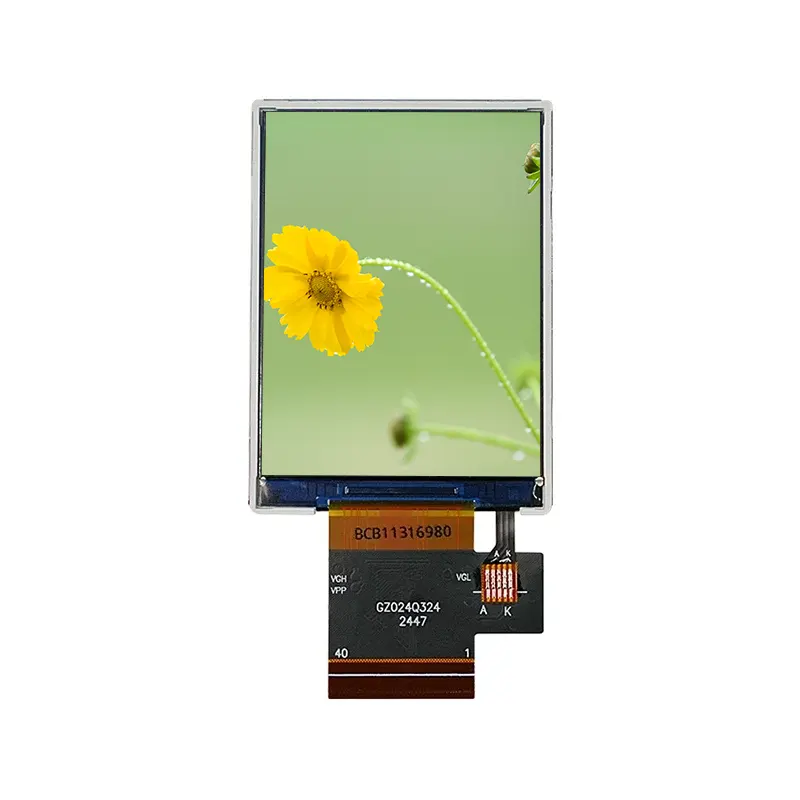

2,4'' Wide Temp TN TFT LCD-schermmodule

Als een al lang bestaande LCD-leverancier en -fabrikant in China heeft TF zich altijd gericht op het produceren van producten van hoge kwaliteit. De 2,4' Wide Temp TN TFT LCD-schermmodule is compatibel met reguliere microcontrollers. Met een typische helderheid van 280–300 cd/m² en een contrastverhouding van 200:1.

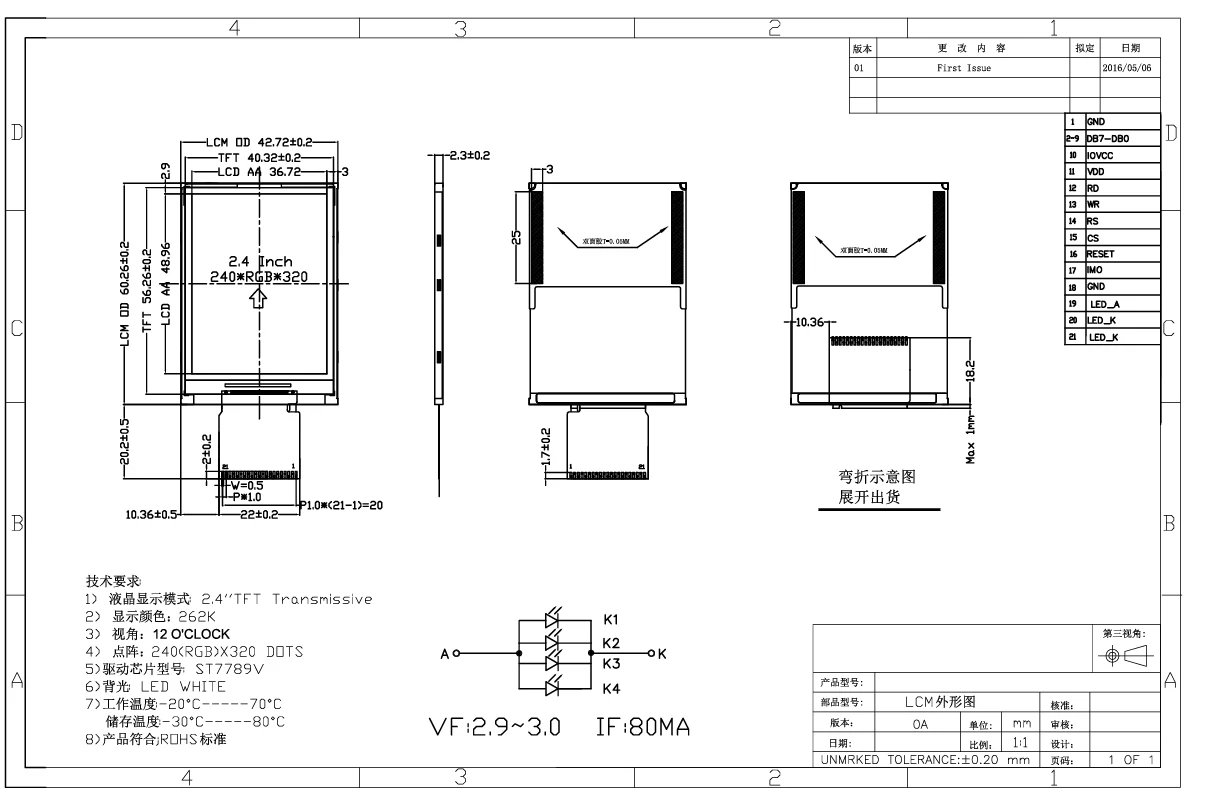

TFT LCD-schermmodulespecificatie

Details LCD-schermmodule

Dankzij de hoge betrouwbaarheid, het lage energieverbruik en het compacte ontwerp is deze displaymodule ideaal voor een breed scala aan toepassingen die grafische weergave van hoge kwaliteit vereisen:

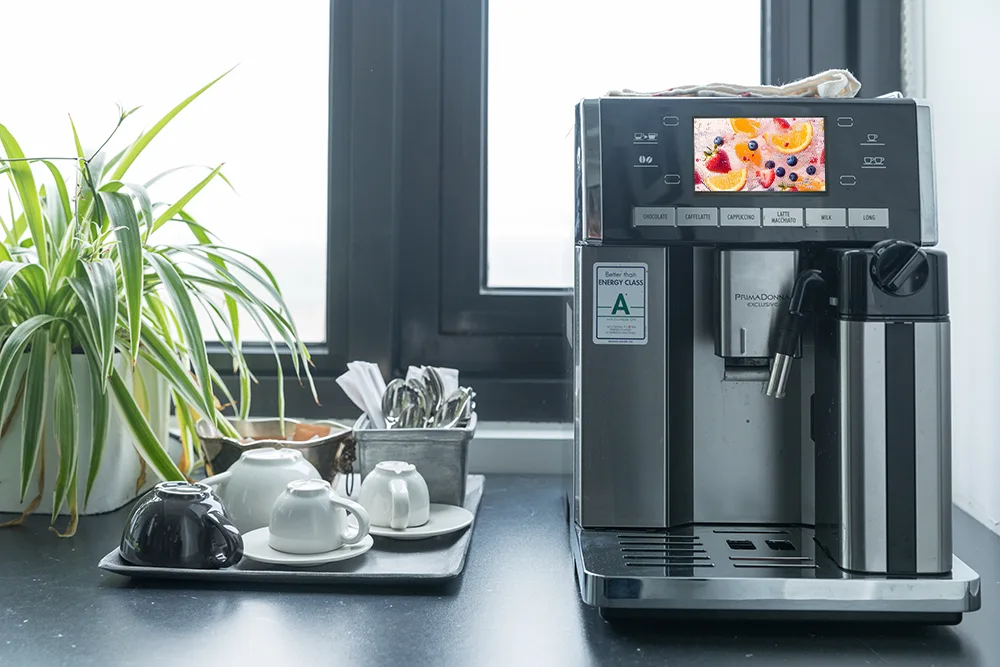

Huishoudelijke apparaten

Displaypanelen voor slimme huishoudelijke apparaten zoals wasmachines, wasdrogers en vaatwassers. TFT-modules om wasprogramma's, tijd, temperatuur en foutcodes weer te geven, waardoor de gebruikersinteractie en de productkwaliteit worden verbeterd.

Industriële besturing en HMI

Interfaces voor compacte PLC's, instrumentenpanelen, weergaveschermen voor sensorgegevens en bewakingsterminals voor productielijnen.

Medische en gezondheidsapparatuur

Parameterweergave-interfaces voor draagbare monitoren, bloedglucosemeters en infuuspompen.

Consumentenelektronica

Draagbare gameconsoles, prototypes van smartwatches, minifotolijsten en draagbare terminals.

IoT & Smart Home-systemen

Display-eenheden voor thermostaten, beveiligingspanelen en slimme schakelaars.

Maatwerk op LG-niveau: op maat gemaakte displayoplossingen, geoptimaliseerd voor premium huishoudelijke apparaten

We leveren niet alleen standaardproducten; we blinken uit in het bieden van diepgaand maatwerk dat voldoet aan de strenge eisen van klanten van topmerken. We nemen onze succesvolle samenwerking op het gebied van LG-wasmachines als voorbeeld en demonstreren onze volledige aanpassingsmogelijkheden, van het afstemmen van de vraag tot de levering van massaproductie.

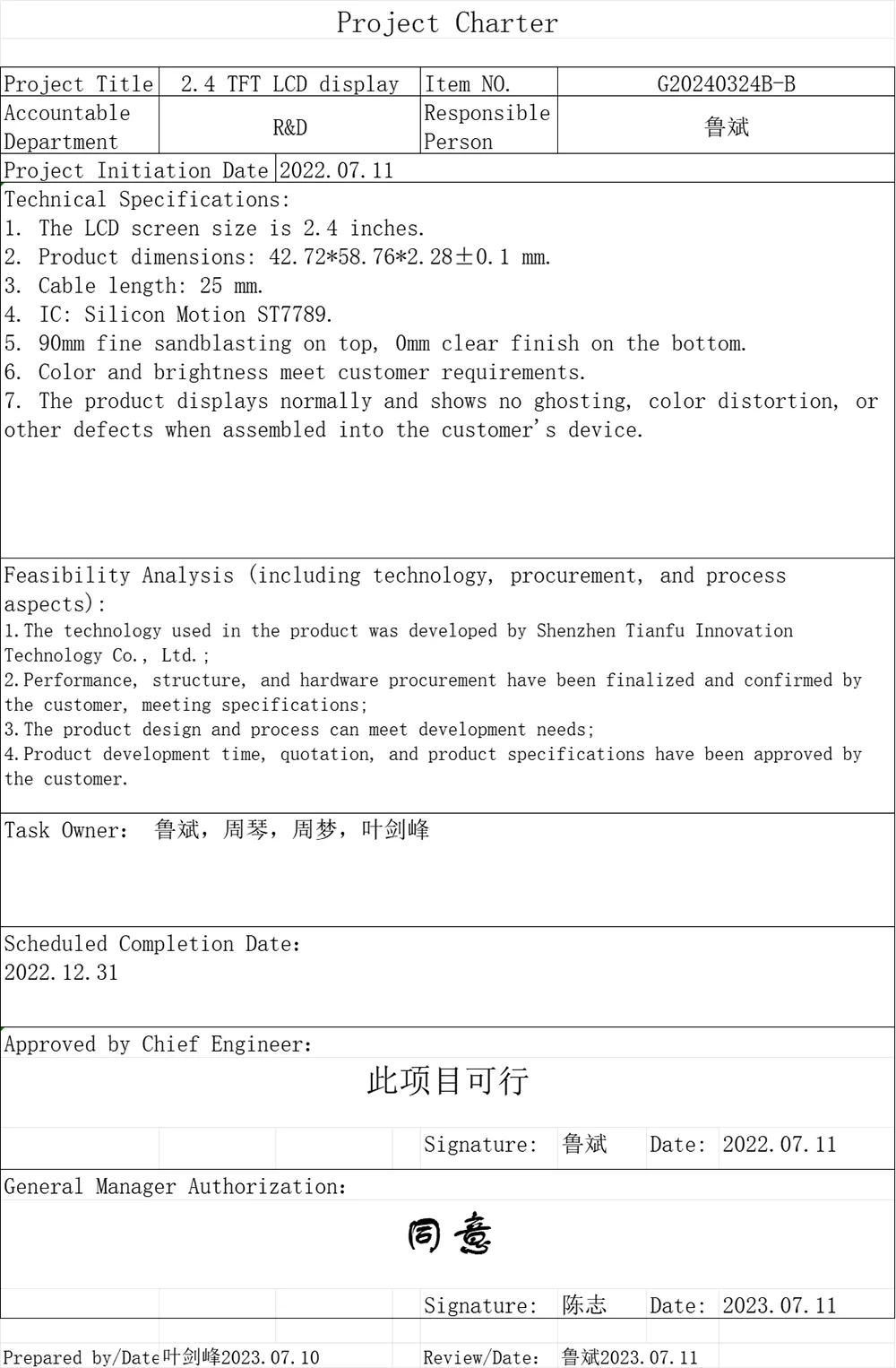

Maatwerkservice in actie: de casestudy van het LG-wasmachineproject

Voor LG hebben we meer geleverd dan alleen stand-alone displaymodules; we hebben een volledig geïntegreerde, op maat gemaakte display-oplossing geleverd:

Diepgaande interface- en protocolaanpassing: we hebben de timing van een geschikte parallelle interface geoptimaliseerd op basis van de kenmerken van de hoofdbesturingschip, waardoor een storingsvrije en frame-drop-vrije weergaveverversing wordt gegarandeerd, zelfs in de omgeving met hoge elektromagnetische interferentie die wordt gegenereerd door de werkende motor.

Aangepaste achtergrondverlichting en optische afstemming: We hebben ons gericht op de diffuus doorlatende acrylafdekking van het wasmachinepaneel en hebben de helderheid van de achtergrondverlichting (gestabiliseerd op 300 cd/m²) en uniformiteit opnieuw gekalibreerd, waardoor randschaduwen zijn geëlimineerd om een ​​zachte, duidelijke weergave van cijfers en pictogrammen onder verschillende omgevingslichtomstandigheden te garanderen.

Structurele versterking en aanpassing aan de omgeving: We hebben de routing en duurzaamheid van de FPC-kabel aangepast aan de installatiestructuur en de beperkingen van de interne ruimte en hebben een vochtbestendige coating op de module aangebracht, die effectief bestand is tegen de hoge luchtvochtigheid in wasruimtes.

Betrouwbaarheidsvalidatie: We werkten samen met de klant om gerichte stresstests uit te voeren die de industrienormen ver overtreffen, waaronder continu gebruik bij hoge temperaturen en hoge vochtigheid, condensatiecyclustests en langdurige trillingstests gekoppeld aan de werking van de motor, met uitstekende testgegevensprestaties.

Deze succesvolle samenwerking heeft onze positie als voorkeursdisplaypartner voor fabrikanten van premium huishoudelijke apparaten gevestigd.

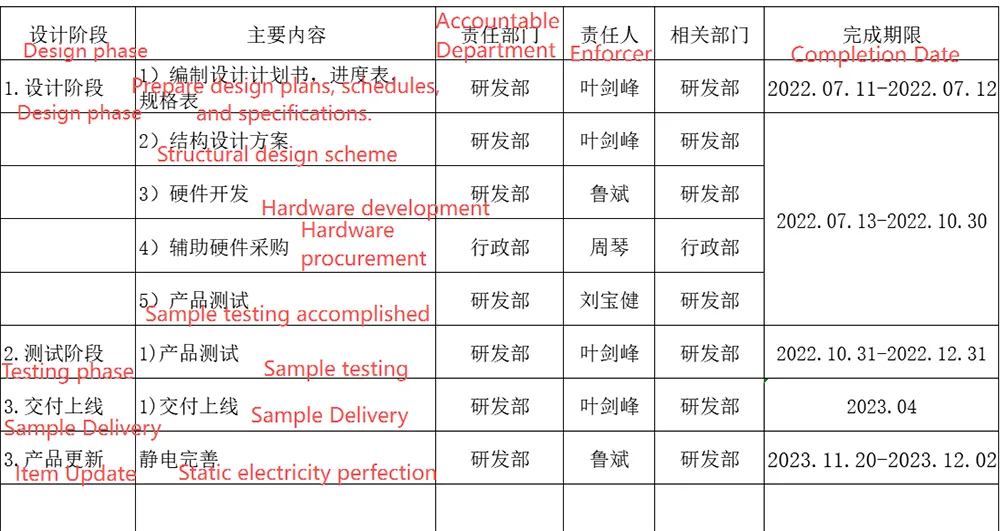

Uitgebreide maatwerkservices en processtroom

Op basis van onze ervaring met het bedienen van toonaangevende klanten zoals LG, hebben we een systematisch aanpassingsproces opgezet dat flexibel inspeelt op uw unieke vereisten:

Fase van analyse van vereisten

We werken nauw samen met uw hardware-, software- en machinebouwteams om duidelijk doelen te definiëren voor weergaveprestaties, interfaces, structuur, besturingsomgeving en kosten.

Oplossingen voor hardwareaanpassing

Aanpassing van elektrische interfaces: Ondersteunt conversie en niveaumatching voor meerdere interfaces, waaronder parallelle 8080, SPI en RGB.

Aanpassing van het achtergrondverlichtingssysteem: instelbare LED-hoeveelheid, helderheid, kleurtemperatuur, aandrijfmethode en dimcurve.

Optimalisatie van de driverkaart: Het circuitontwerp kan worden geoptimaliseerd voor uw hoofdbesturingsplatform om de anti-interferentiemogelijkheden te verbeteren.

Structureel en optisch maatwerk

Aanpassing van vormfactor en afmetingen: De totale modulegrootte, actieve gebiedsverhouding, FPC-lengte en connectorpositie kunnen allemaal worden afgestemd op uw apparaatstructuur.

Optisch lamineerproces: Biedt volledige laminering (OGS) om luchtspleten te elimineren, waardoor de zichtbaarheid bij sterk licht, de duurzaamheid en de helderheid van het scherm aanzienlijk worden verbeterd.

Betrouwbaarheid en certificeringsondersteuning

Uitgebreid temperatuurbereik: Biedt oplossingen van industriële kwaliteit of automobielkwaliteit met een bedrijfstemperatuurbereik van maximaal -30 °C tot +85 °C.

Testen op maat: ontwerpt verbeterde validatieplannen op basis van producttoepassingsscenario's (bijv. trillingen, zoutnevel, blootstelling aan UV).

Certificeringsbijstand: Helpt klanten bij het voldoen aan de veiligheids- en milieucertificeringsvereisten voor relevante industrieën of regio's.

Onze productie maakt gebruik van volledig geautomatiseerde SMT- en uiterst nauwkeurige COG-verbindingsprocessen, waarbij de belangrijkste procedures worden voltooid in cleanrooms van klasse 10.000. Elke aangepaste module ondergaat power-on-tests, signaalintegriteitstests, verouderingstests en 100% inspectie om ervoor te zorgen dat de geleverde kwaliteit identiek is aan het prototype.
