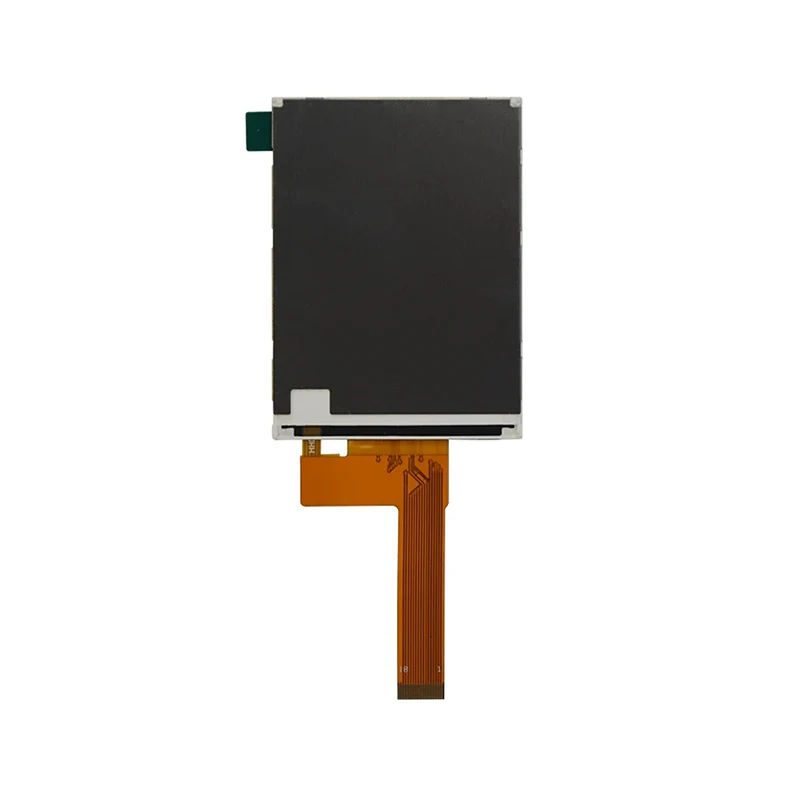

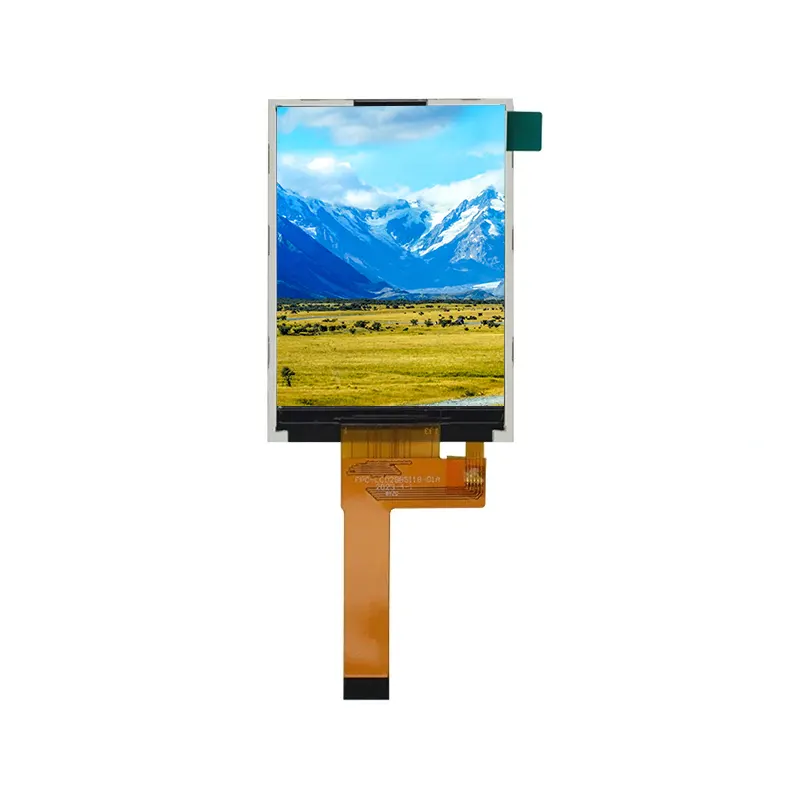

2,7 inch grafische standaard TN TFT LCD-schermmodule

2,7-inch grafische standaard TN TFT LCD-schermmodule wordt voornamelijk gebruikt in industriële en slimme thuis-LCD's. Zoals:

1.Industriële handheld-terminal

Industriële handhelds: op maat gemaakte LCD's voor PDA/barcodescanners

Duurzame LCD's | Perfect voor industriële detectoren en dataterminals

Geavanceerde LCD's voor inventarisscanners en draagbare printers

Hoogwaardige displays – gebouwd voor industriële handheld-apparaten

2.Slim huis

Smart Home-bedieningspanelen | Aangepaste geavanceerde LCD-oplossingen

Duurzame LCD's voor koffiezetapparaten, robotstofzuigers en ovens

Smart Home-displays – hoge kwaliteit en op maat gemaakt

Details

Tianfu Aangepaste 2,7 'grafische standaard TN TFT LCD-schermmodulespecificatie

Een praktijkervaring van Tianfu: perspectief van een fabrikant van mobiele dataterminals

"Bij de ontwikkeling van de nieuwe generatie industriële PDA werd deze 2,7" Graphic Standard TN TFT LCD-schermmodule onze ultieme keuze. De achtergrondverlichting met hoge helderheid (we hebben de versie van 500 cd/m² aangepast) en de antireflectiebehandeling hebben het pijnpunt van de moeilijke herkenning van scherminhoud bij sterk buitenlicht volledig opgelost."

“De breedbeeldverhouding van 960×240 is zeer compatibel met de interactielogica van mobiele dataterminals: de horizontale ruimte is voldoende om barcodes en vrachtbriefnummers volledig weer te geven, terwijl de verticale lay-out perfect past bij het klassieke UI-ontwerp van ‘informatieweergavegebied + vaste knoppen aan de onderkant’, waardoor efficiënte bediening binnen een compacte ruimte mogelijk wordt.”

"Het lage stroomverbruik van de SPI-interface verbetert direct de levensduur van de batterij van de terminal. Met een logisch stroomverbruik van slechts 8 mA voor de module, gecombineerd met onze zelfontwikkelde backlight-grading-controlestrategie, is de totale levensduur van de batterij van het apparaat met ongeveer 18% toegenomen in scenario's voor continu scannen."

“De stabiliteit bij grote temperaturen (-20°C tot +70°C) en de mechanische betrouwbaarheid van de module hebben onze rigoureuze tests doorstaan, waaronder cycli bij hoge en lage temperaturen en valtesten van 1,2 meter hoogte, waardoor ze volledig voldoen aan de duurzaamheidseisen in industriële omgevingen.”

Gerichte optimalisatie en ondersteuning

Wij bieden verbeterde oplossingen voor dergelijke toepassingen:

Exclusieve kenmerken: Verbeterde driver voor achtergrondverlichting (ondersteunt PWM-dimmen/snel ontwaken), handschoenaanraking, anti-interferentieontwerp en kit voor energiebesparende modus.

Industrie-aanpassing: er zijn aangepaste versies beschikbaar die zijn geoptimaliseerd voor scenario's zoals expreslogistiek, opslag in de koelketen en inspecties buitenshuis.

Snelle ondersteuning: Bied compatibele referentieontwerpen met reguliere scanengines, testtools voor de productielijn en leveringsgarantie op lange termijn.

Feedback van klanten

"In de afgelopen 18 maanden hebben we in totaal meer dan 35.000 eenheden van deze module gebruikt in drie van onze terminalproducten. Wat ons het meest tevreden stelt, is de uitstekende batchconsistentie en de extreem snelle technische ondersteuning, die een solide garantie bieden voor onze grootschalige productie en after-salesonderhoud. Tianfu is een betrouwbare en op maat gemaakte LCD-fabriek, we vertrouwen ze altijd."

Tianfu 2,7-inch TFT LCD-schermmoduletoepassing

Tianfu toonaangevende tijd

Veelgestelde vragen

Vraag 1: Hoe kies ik tussen SPI- en RGB-interfaces?

A: De twee interfaces voldoen aan verschillende toepassingsvereisten:

De SPI-interface beschikt over een klein aantal pinnen (meestal 3-4 datalijnen), ideaal voor scenario's waarin de MCU-pinbronnen beperkt zijn en de vernieuwingsfrequentievereisten laag zijn, zoals het weergeven van statische afbeeldingen of het langzaam bijwerken van gegevens.

De RGB-interface maakt parallelle gegevensoverdracht met een hogere vernieuwingsfrequentie mogelijk, geschikt voor het weergeven van dynamische inhoud, video's of snel veranderende afbeeldingen, maar vereist meer pinbronnen.

Vraag 2: Waarom heeft de achtergrondverlichting een relatief hoge spanning van 8,7–10,2 V nodig?

A: Deze module heeft een achtergrondverlichtingsontwerp waarbij meerdere LED's parallel zijn aangesloten. Een relatief hoge spanningsvereiste betekent meestal dat de achtergrondverlichting bestaat uit meerdere in serie geschakelde LED's, die een uniforme en voldoende helderheid kunnen leveren. Bij feitelijk gebruik is een speciaal backlight-stuurcircuit vereist; het kan niet rechtstreeks worden aangesloten op een logische voeding van 3,3 V.

Vraag 3: Voldoet het bedrijfstemperatuurbereik van de module aan de vereisten voor industriële toepassingen?

EEN: Ja. Het bedrijfstemperatuurbereik van -20°C tot +70°C dekt de vereisten van de meeste industriële omgevingen. Voor extremere omgevingen (zoals werkplaatsen met extreme kou of hoge temperaturen buiten) kunnen we een versie voor brede temperaturen leveren (maatwerk vereist) die voldoet aan de speciale eisen van -40°C tot +85°C.

Vraag 4: Voldoet het bedrijfstemperatuurbereik van de module aan de vereisten voor industriële toepassingen?

EEN: Ja. Het bedrijfstemperatuurbereik van -20°C tot +70°C dekt de vereisten van de meeste industriële omgevingen. Voor extremere omgevingen (zoals werkplaatsen met extreme kou of hoge temperaturen buiten) kunnen we een versie voor brede temperaturen leveren (maatwerk vereist) die voldoet aan de speciale eisen van -40°C tot +85°C.

Vraag 5: Hoe bestuur ik dit scherm? Welke randcircuits zijn nodig?

A: Een basissysteem vereist:

3,3V logische voeding (nauwkeurigheid ±5%)

8–10V achtergrondverlichting drivercircuit (constante stroom 15–25mA)

MCU of displaycontroller (ondersteunt SPI- of RGB-interface)

Optioneel: Touchscreen-controller (voor versies met aanraakbediening)

We bieden complete referentieontwerpcircuitdiagrammen en voorbeeldcodes van stuurprogramma's (ondersteunende platforms zoals STM32, ESP32 en Arduino).

Vraag 6: Welke aanpassingsaspecten worden ondersteund voor dit scherm?

A: Wij bieden toonaangevende modulaire aanpassingsdiensten, met de belangrijkste aanpassingsopties, waaronder:

Interface- en pinaanpassing

Pas de positie van de FPC-connector en de pinvolgorde aan zodat deze bij uw PCB-indeling past

Pas de commandosets van de SPI-interface aan zodat deze overeenkomen met uw hoofdbesturingschip

Voeg een I2C-interface toe voor aanraakschermen of omgevingslichtsensoren

Aanpassing optische prestaties

Vervang vloeibare kristalmaterialen met verschillende kijkhoeken (IPS/FFS/TN)

Helderheid van de achtergrondverlichting aanpassen (optioneel bereik: 150–800 cd/m²)

Wijzig de polarisatorhoek (0°/90°/180°/270°)

Voeg oppervlaktebehandelingen toe zoals antireflectie en antivingerafdruk

Mechanische structuuraanpassing

Pas de totale moduledikte aan (minimale dikte tot 1,8 mm)

Wijzig de FPC-lengte en de kabeluitgangsrichting

Posities voor montagegaten toevoegen of verkleinen

Pas het frameontwerp aan voor specifieke afdichtingsvereisten

Speciaal aanpassingsvermogen aan de omgeving

Versie voor brede temperaturen (-40°C tot +85°C)

Versie met hoge helderheid voor zichtbaarheid buitenshuis

Trillingsbestendig versterkt ontwerp
