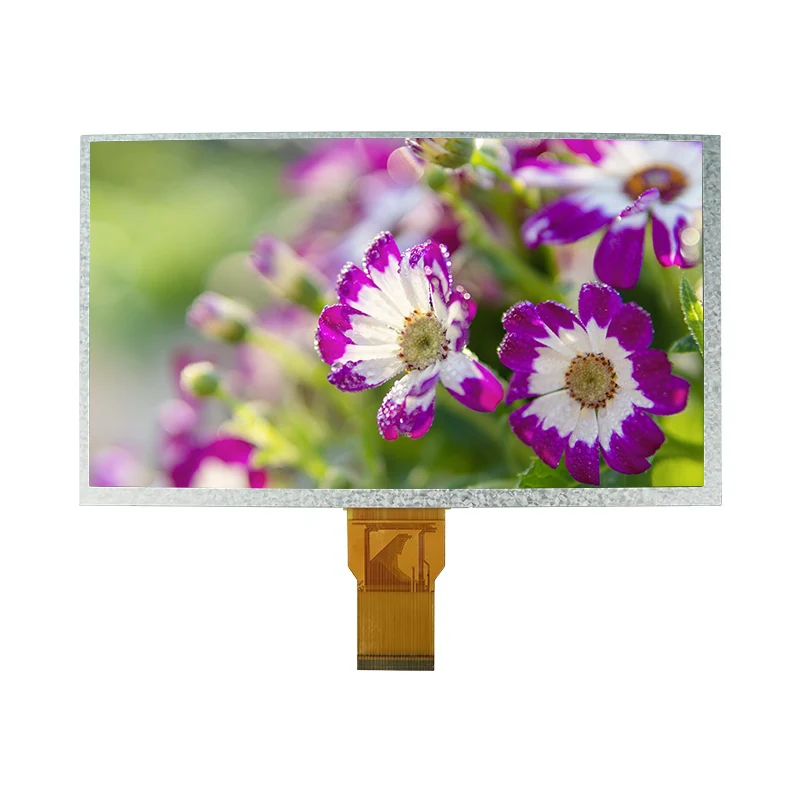

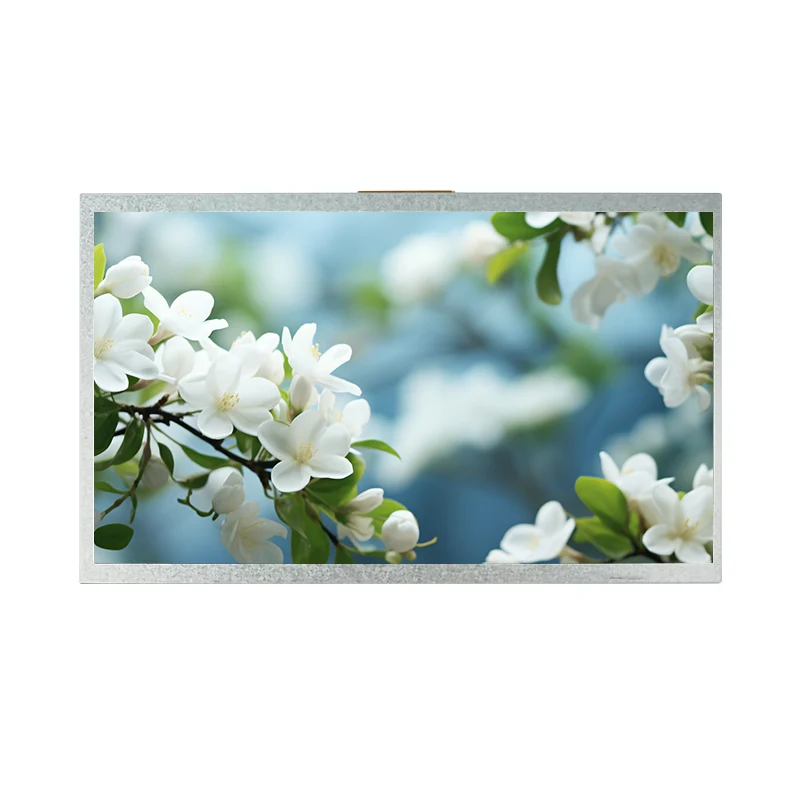

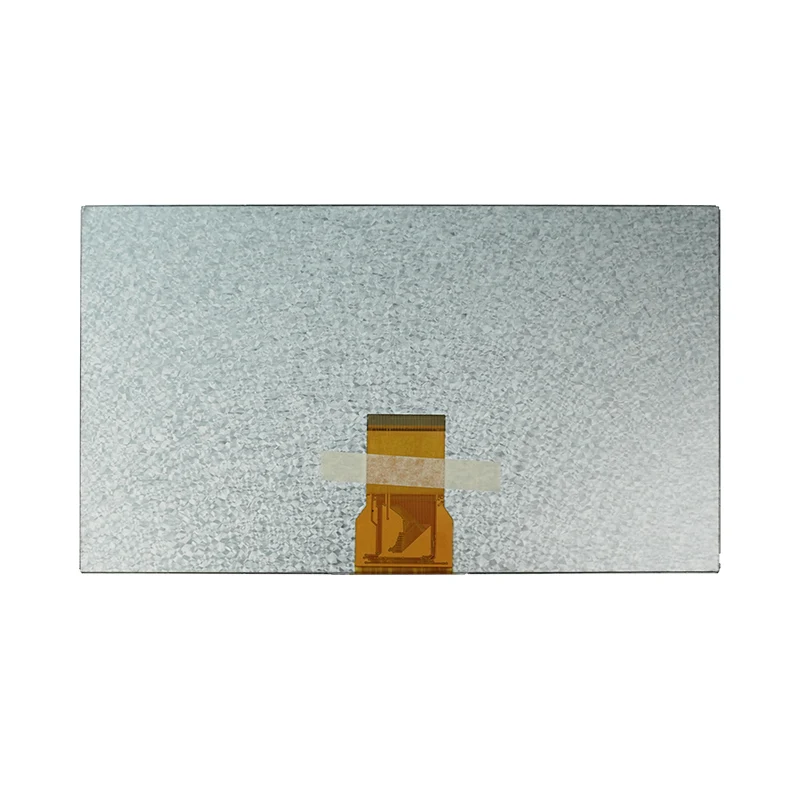

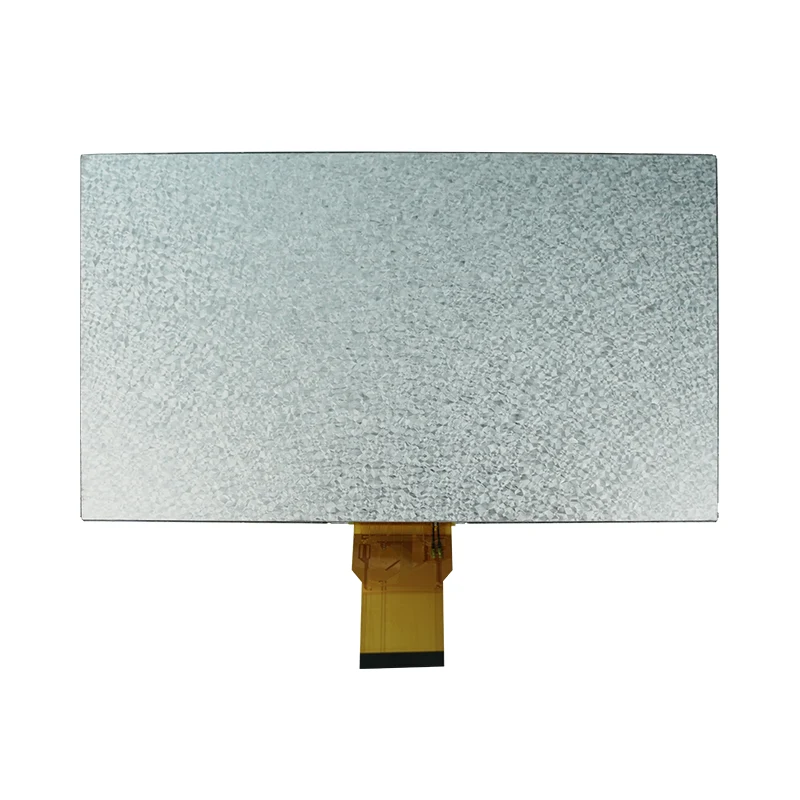

9,0'' transmissieve TFT LCD-kleurendisplaymodule

Belangrijkste voordelen – Waarom deze module bij uw toepassing past

📐Helderheid met hoge resolutie:800×480 RGB-streeppixels leveren scherpe tekst en afbeeldingen voor professionele HMI-interfaces.

🌡️Extreem temperatuurbereik:Werkt van -20 ℃ tot 70 ℃ — betrouwbaar in onverwarmde fabrieken, buitenkiosken en koelopslagomgevingen.

🔌Naadloze integratie:24-bit parallelle RGB-interface en COG-ontwerp (Chip-on-Glass) vereenvoudigen de hardware-indeling en verkleinen de systeemgrootte.

💡Achtergrondverlichting met lange levensduur:De LED-levensduur van 20.000 uur minimaliseert het onderhoud. De helderheid van 120 cd/m² zorgt voor een uitstekende leesbaarheid.

⚡ Stabiel stroomontwerp:Grote spanningstolerantie (DVDD 2,8–3,6V, AVDD 9,4–9,8V) zorgt voor compatibiliteit met verschillende voedingssystemen.

🛠️Maatwerk gereed:Proefbestellingen in kleine batches worden geaccepteerd. Aanpasbare FPC, achtergrondverlichting, aanraakscherm en firmware om aan uw behoeften te voldoen.

Technische specificaties

Details

Toepassingen en succesverhalen

Deze 9,0" HMI vierkante TFT LCD-module is met succes ingezet in sectoren waar betrouwbaarheid en helderheid van cruciaal belang zijn. Hieronder vindt u typische gebruiksscenario's en voorbeelden uit de praktijk.

🏭Industriële automatisering – CNC-machinebedieningspaneel

Een Europese machinefabrikant integreerde deze module in hun CNC-bedieningspaneel. Het bedrijfsbereik van -20 ℃ tot 70 ℃ zorgde voor betrouwbare prestaties in onverwarmde fabrieksomgevingen, terwijl de 24-bits RGB-interface de verbinding met hun bestaande controller vereenvoudigde.

🏥Medische apparatuur – Draagbare patiëntenmonitor

Een startup voor medische apparatuur gebruikte deze module vanwege het compacte COG-ontwerp en de stabiele luminantie van 120 cd/m², waardoor heldere golfvormweergave in heldere ziekenhuisomgevingen mogelijk is. Aangepaste FPC-aanpassing hielp bij het passen in hun slanke behuizing.

🏠 Smart Home – Centrale controlehub

Een smarthome-integrator heeft voor deze module gekozen vanwege het brede temperatuurbereik en de lange levensduur van de achtergrondverlichting, waardoor deze geschikt is voor zowel binnenwandpanelen als buitenpoortintercoms. De LED-levensduur van 20.000 uur vermindert de onderhoudsproblemen op de lange termijn.

📊Buitenkiosk – Ticketterminal

Met een opslagtemperatuur tot -30℃ en een werking tot -20℃ overleefde deze module de winterse omstandigheden in buitenkiosken voor ticketverkoop. De resolutie van 800×480 zorgde voor een duidelijke weergave van QR-codes en transactie-informatie.

Vraag: Welke productiecertificeringen heeft Tianfu Display?

A:Tianfu Display exploiteert een ISO 9001:2015-gecertificeerde faciliteit, die gestandaardiseerd kwaliteitsbeheer garandeert voor ontwerp, binding en levering. Alle modules maken gebruik van RoHS- en REACH-compatibele grondstoffen, die voldoen aan de wereldwijde milieuvoorschriften.

Vraag: Welke specifieke kwaliteitstests worden er op elke productiepartij uitgevoerd?

A:Elke batch ondergaat strenge inspectieworkflows, waaronder inkomende kwaliteitscontrole (IQC) voor glas/IC's, in-process kwaliteitscontrole (IPQC) voor geautomatiseerde uitlijning van COG/FOG-verbindingslijnen en 100% uitgaande kwaliteitscontrole (OQC). Betrouwbaarheidstests omvatten temperatuurwisselingen, vochtbestendigheid, trillingen en veroudering van de achtergrondverlichting.

Vraag: Bieden jullie traceerbaarheid voor productiebatches van displays?

A:Ja. Elke module is geserialiseerd met een traceerbare lotcode die is toegewezen aan de exacte assemblagedatum, chemische batch en laboratoriumtestlogboek. Dit maakt een snelle 8D-oorzaakanalyse mogelijk, essentieel voor industriële toepassingen met een lange levenscyclus.

Vraag: Wat is uw standaard garantie- en hardwarevervangingsbeleid?

A:Wij bieden standaard 12 maanden fabrieksgarantie op defecten. Bij bevestigde kwaliteitsproblemen worden vervangende eenheden snel binnen 5 tot 7 werkdagen verwerkt om de downtime van klantprojecten tot een minimum te beperken.

Vraag: Levert u firmware en technische initialisatiecode voor integratie?

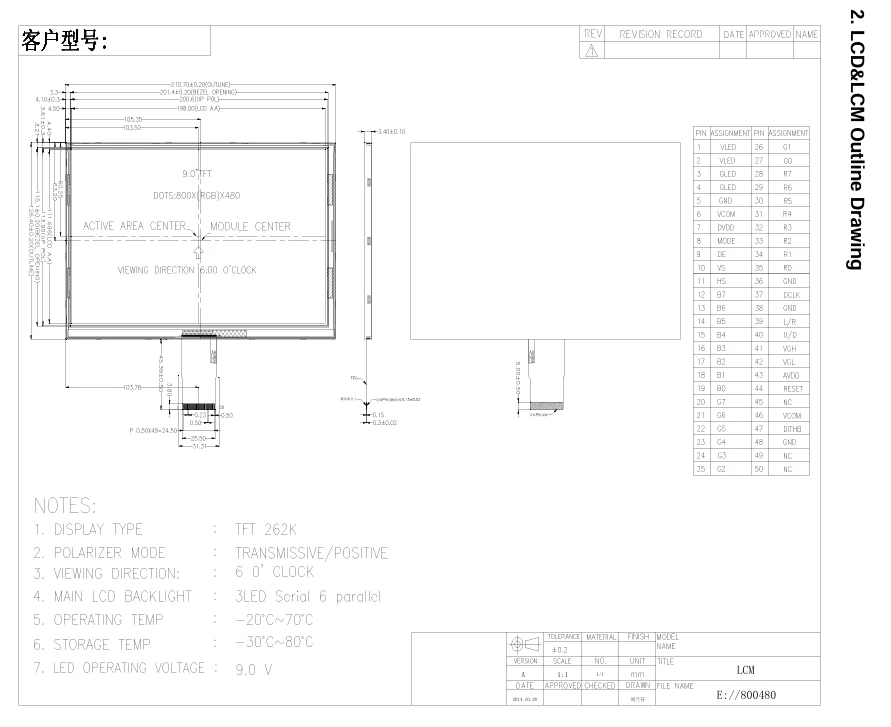

A:Absoluut. We bieden complete hardware-softwaredocumentatiepakketten, inclusief volledige datasheetspecificaties, initialisatiecodescripts, kloktimingdiagrammen, mechanische tekeningen en interfaceregisternotities.

Vraag: Kan ik een monster in kleine batches krijgen vóór de massaproductieverplichtingen?

A:Ja, technische proefbestellingen van 1 tot 30 stuks zijn welkom voor proof-of-concept-testen. Standaardmonsters worden binnen 1 week verzonden, terwijl aangepaste FPC-routing, aanpassingen aan de achtergrondverlichting of overlays met aanraakschermen 2 tot 3 weken nodig hebben voor het maken van prototypen.
