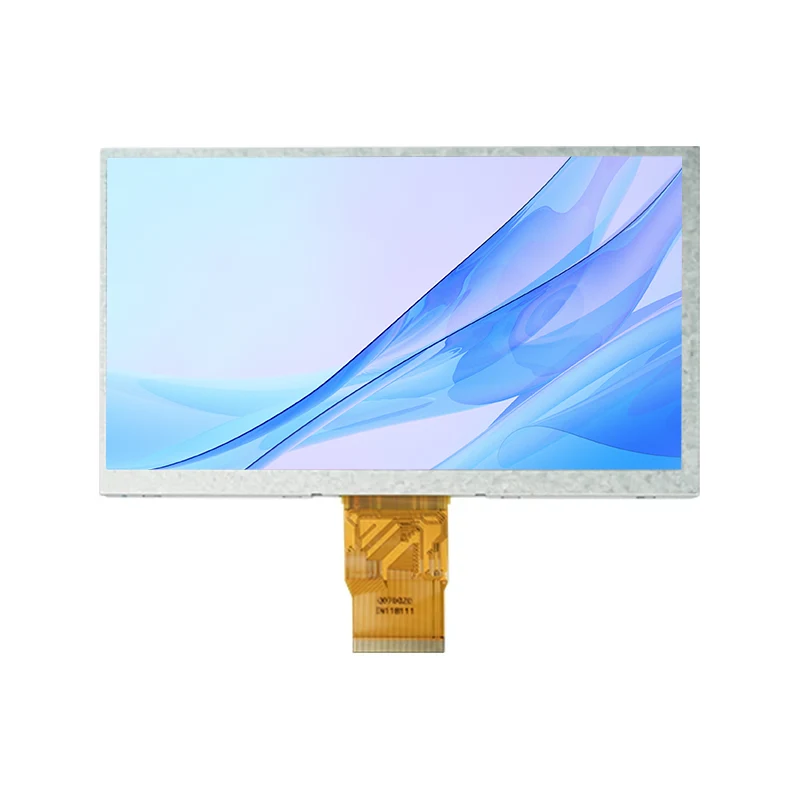

7.0 'Vrije kijkhoek kleur tft lcd display module

Kernspecificaties

Weergavegrootte

7.0-inch IPS TFT-LCD

Oplossing

1024 × RGB × 600 (WVGA)

Pixelveld

0.1506 (h) × 0.1432 (v) mm

Actief gebied

154.21 (h) × 85.92 (v) mm

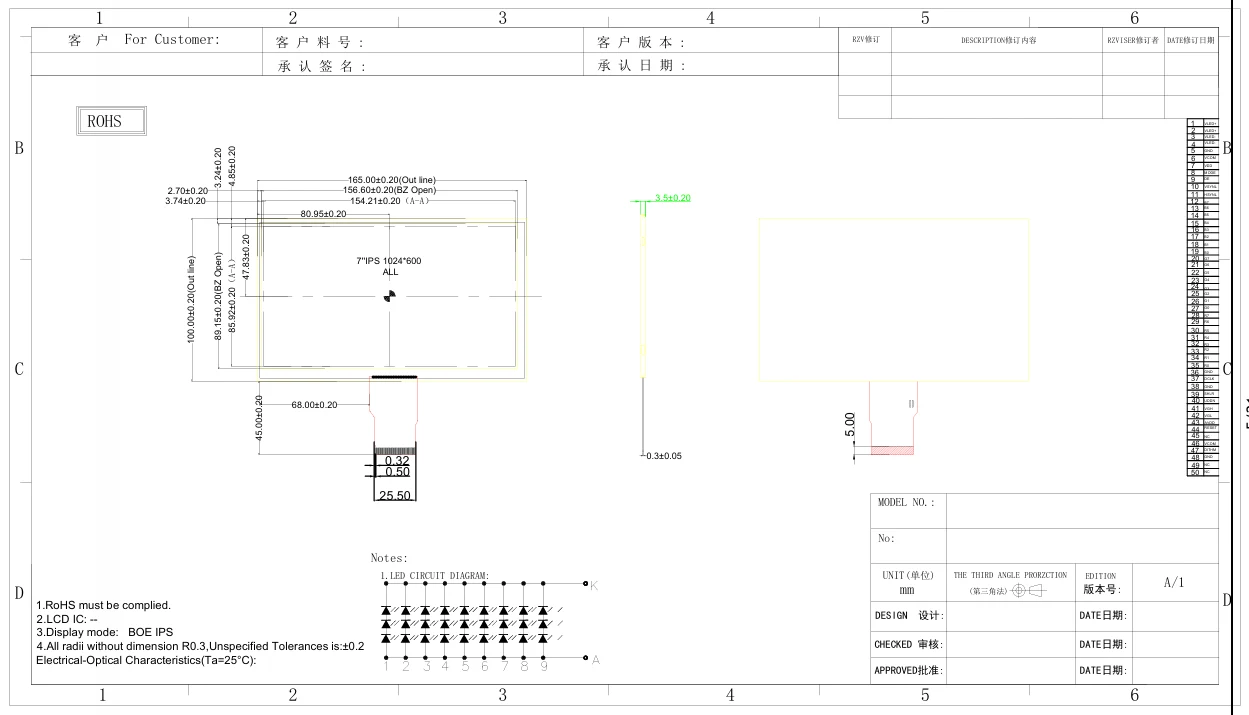

Schets afmetingen

165 (w) × 100 (h) × 3,5 (d) mm

Weergavemodus

Normaal gesproken zwart (IPS -technologie)

Interface

TTL Parallel RGB (50-pins FPC)

Oppervlaktebehandeling

Anti-glare (2H/3H harde coating)

Elektrische kenmerken

Digital Supply Voltage (VDD)

3.3V (3.0–3.6V)

Analoge voedingsspanning (AVDD)

9.6V (9.4-9.8V)

TFT -poortspanning (VGH/VGL)

18V (17–19V) / -6V (-7–-5V)

Huidige consumptie (typ.)

VDD: 30MA, AVDD: 35MA, VGH: 0.5MA, VGL: 1MA

Achtergrondverlichting spanning/stroom

9.6V (8.4-10.6V) / 180MA (27 LED's)

Bedrijfstemperatuur

-20 ° C tot +70 ° C

Opslagtemperatuur

-30 ° C tot +80 ° C

Optische kenmerken

Luminantie (typ.)

450 cd/m² (middelpunt)

Contrastverhouding (typ.)

800: 1 (0 ° kijkhoek)

Reactietijd (typ.)

25ms (stijging + val)

Kijkhoek (h/v)

80 °/80 ° (Cr> 10)

Color Gamut (NTSC)

50%

Chromaticiteit (wit)

X: 0.230–0.330, Y: 0.260–0.360

Interface & besturing

Type connector

Hirose FH12A-50S-0.55H (50-pins FPC)

Gegevensinvoer

8-bit RGB (24-bit kleurendiepte)

Synchronisatie modi

DE MODE (standaard) / HS / VS -modus

Scantrichtingsregeling

L/r (links/rechts shift)/updn (scan up/down))

Ditheringsondersteuning

8-bit (H) of 6-bit (L) resolutie
