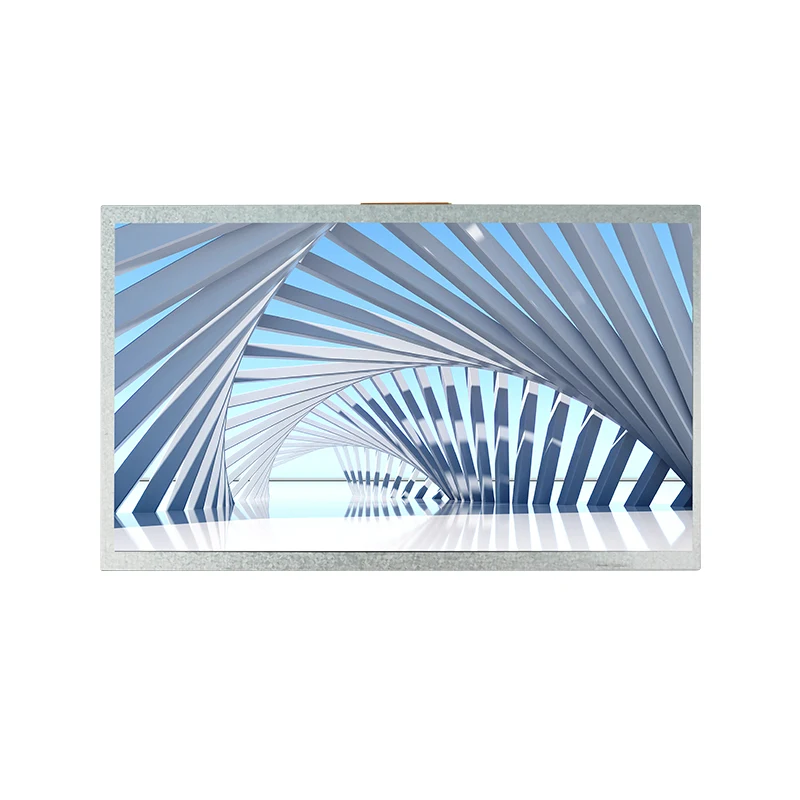

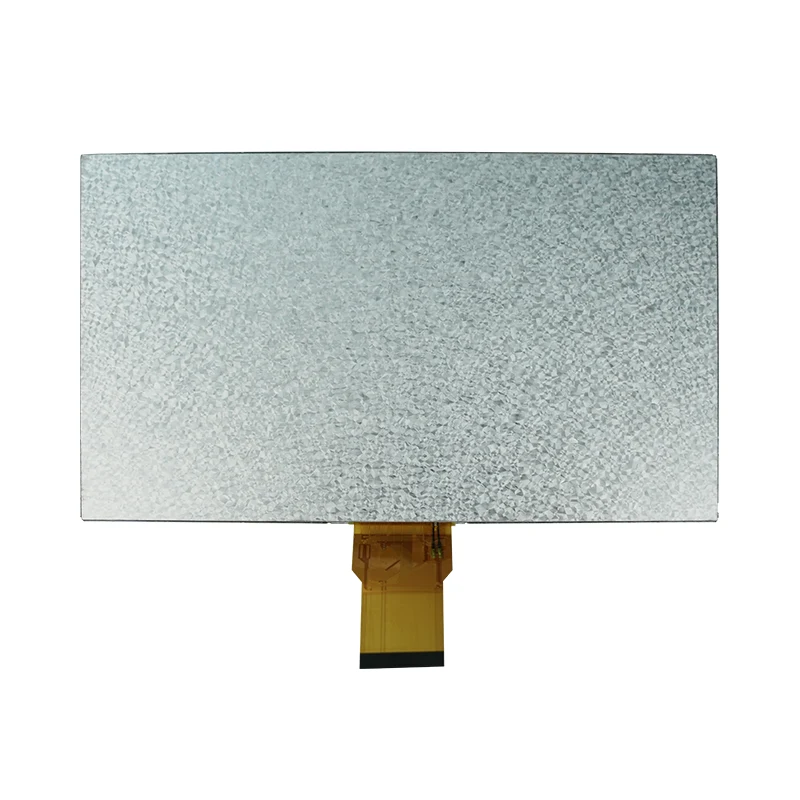

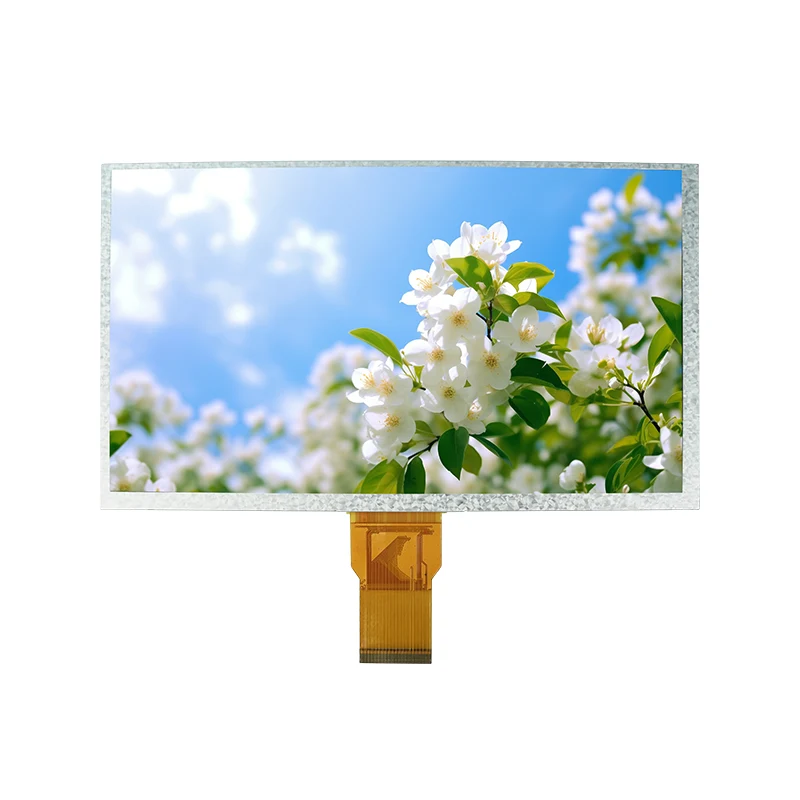

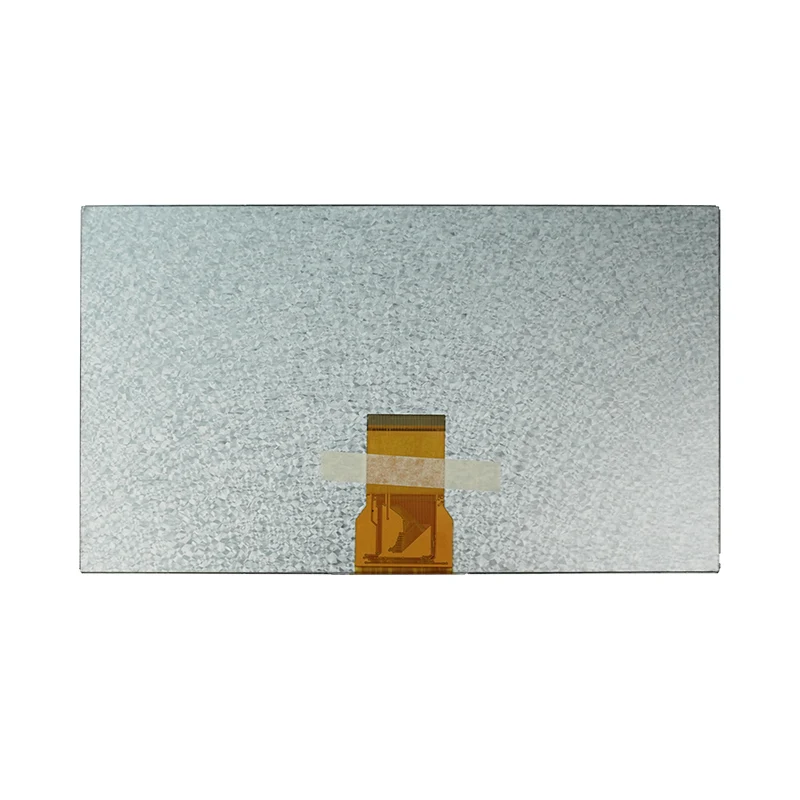

9,0' TN TFT LCD-schermmodule met hoge lichtheid

Belangrijkste kenmerken

• Superieure helderheid: 9,0-inch TFT-LCD met 800×480 RGB-stripe-resolutie en Normal White TN-technologie voor scherpe, contrastrijke beelden.

• Robuuste betrouwbaarheid: Werkt feilloos bij extreme temperaturen (-20℃ tot 70℃), ideaal voor industriële en buitentoepassingen.

• Naadloze integratie: 24-bit parallelle RGB-interface en COG-verpakking zorgen voor een compact, lichtgewicht ontwerp met veelzijdige compatibiliteit.

• Energie-efficiëntie: ultralaag stroomverbruik met geoptimaliseerde 18-LED-achtergrondverlichting (120 mA totale stroom).

• Robuuste voedingsflexibiliteit: ondersteunt een breed spanningsbereik (digitaal: 2,8–3,3V, analoog: 9,4–9,8V, poort: ±5,4–19V) voor stabiele prestaties onder zware omstandigheden.

Technisch Specificaties

 Details

Toepassingen en industriële oplossingen

Ingenieurs en inkoopteams kiezen voor deze 9,0" TN TFT LCD-module wanneer ze specifieke toepassingsuitdagingen moeten oplossen:

• Industriële bedieningspanelen:Heeft u een display nodig dat consistent presteert in fabrieksomgevingen zonder airconditioning? De brede bedrijfstemperatuur van -20°C tot 70°C en de COG-structuur (Chip-on-Glass) zorgen voor een robuuste 24/7 uptime voor fabrieksautomatisering en HMI-systemen.

• Mmedische bewakingsapparatuur:Maakt u zich zorgen over de beperkingen op het gebied van stroom en ruimte in draagbare klinische apparatuur? De geoptimaliseerde 18-LED-achtergrondverlichting (120 mA totale stroom) verlengt de levensduur van de batterij voor draagbare medische instrumenten aanzienlijk, zonder dat dit ten koste gaat van de helderheid van de displaytekst.
• Smart Home-interfaces en IoT:Bent u op zoek naar een compact, slank profieldisplay dat uw hardware-indeling vereenvoudigt? De standaard 24-bit parallelle RGB-interface en het lichtgewicht ontwerp maken naadloze integratie in slimme apparaten, toegangscontrolesystemen en beveiligingsintercoms mogelijk, waardoor uw time-to-market wordt versneld.
• Binnenserviceterminals en verkoopautomaten:Op zoek naar een krachtig en toch budgetvriendelijk display voor binnenwinkels? De helderheid van 120 cd/m² en de kosteneffectieve WVGA TN-technologie zorgen voor helder, contrastrijk zicht voor overdekte ticketkiosken, verkoopautomaten en desktoptestinstrumenten.

Aftersalesondersteuning en technische diensten

Tianfu Display staat achter elke 9,0" TN TFT LCD-module met uitgebreide technische ondersteuning en eersteklas after-sales services. We verzenden niet alleen displaycomponenten - we zorgen ervoor dat uw hardware-integratie slaagt, vanaf de prototypefase tot de massaproductie.

Garantiedekking en kwaliteitsgarantie

• Standaardgarantie van 12 maanden:Dekt productiefouten, achtergrondverlichtingsfouten en weergaveafwijkingen onder normale bedrijfsomstandigheden volledig.
• Uitgebreide garantieopties:Beschikbaar voor volumebestellingen in de groothandel of voor bedrijfskritische industriële toepassingen. Neem contact op met ons technische verkoopteam voor op maat gemaakte dekkingsplannen.

B2B-engineering- en maatwerkdiensten

1. FPC- en interfaceaanpassing:De lengte, vorm en pindefinities van de flexibele Printed Circuit (FPC) kunnen worden aangepast aan uw behuizingsontwerp.
2. Achtergrondverlichting en helderheid afstemmen:Ondersteun upgrades voor hoge helderheid (tot 1000 /cd/m2) voor leesbaarheidsvereisten buitenshuis, of aangepaste LED-levensduur.
3. Touchpanel-integratie:Naadloos compatibel met Resistive Touch Panel (RTP) of Projected Capacitive Touch Panel (PCAP) multi-touch-oplossingen.

Technische ondersteuning en technische assistentie

1. Pre-sales technisch advies:Onze technici beoordelen uw toepassingsvereisten, werkomgeving en interfacecompatibiliteit voordat het monster wordt afgeleverd.
2. Firmware- en driverondersteuning:Zorg voor initialisatiecode, timingparameters en interfacedocumentatie voor 24-bits RGB-integratie, waardoor uw ontwikkelingscyclus wordt verkort.
3. Maatwerkondersteuning:Voor Backlight-, FPC-, TP- of COG-aanpassingen beheert ons team het volledige technische veranderingsproces, van prototype tot massaproductie.
4. Ondersteuning ter plaatse:Voor strategische partners en volumeklanten is technische assistentie ter plaatse beschikbaar voor kritische integratiefasen.

Serviceproces — van integratie tot productie

Wij geloven in datagedreven vertrouwen. Voor elke productiebatch verzorgen wij:

1. Inkomende kwaliteitscontrolerapporten (IQC):Grondstofinspectierecords voor glas-, IC-, achtergrondverlichting- en FPC-componenten.
2. Gegevens over proceskwaliteitscontrole (PQC):Realtime volgen van de opbrengst, inspectie van verbindingslijnen en logboeken voor verouderingstests.
3. Uitgaande kwaliteitscontrolerapporten (OQC):Eindinspectiegegevens inclusief helderheidsuniformiteit, kleurengamma en interfacesignaalintegriteit.
4. Traceerbaarheid van partijen:Elke module is traceerbaar tot aan de productiedatum, het batchnummer en de belangrijkste procesparameters, waardoor een snelle analyse van de hoofdoorzaak mogelijk is als zich problemen voordoen.

Veelgestelde vragen — Veelgestelde vragen over after-sales

• Vraag 1: Wat is de typische doorlooptijd voor vervanging onder garantie?

◦ A:Bij bevestigde fabricagefouten of kwaliteitsgebreken binnen de garantieperiode van 12 maanden worden vervangende eenheden snel verwerkt. Standaard voorraadartikelen worden doorgaans binnen 48 uur verzonden om uw productiestilstand tot een minimum te beperken.

•Vraag 2: Biedt u technische ondersteuning voor integratieproblemen?

◦ A:Ja, er wordt absolute ondersteuning voor hardware- en software-integratie geboden. Onze R&D-ingenieurs helpen u met initialisatiecodes, 24-bits RGB/TTL-timingparameteraanpassingen, interface-foutopsporing en mechanische fit-checks tijdens uw ontwerpfase.

• V3: Kan ik foutanalyserapporten krijgen voor geretourneerde modules?

◦ A:Ja. Voor problemen met de batchkwaliteit of retourzendingen van kritieke industriële toepassingen voert ons QA-laboratorium een ​​diepgaande analyse van de hoofdoorzaken op componentniveau uit en levert binnen 3-5 werkdagen een officieel foutanalyserapport (8D-rapportformaat).

• Vraag 4: Wat moet ik doen als ik ondersteuning nodig heb na de garantieperiode?

◦ A:We bieden continu betaalde reparatiediensten en technisch advies met een lange levenscyclus voor modules na de garantie. Om industriële projecten op lange termijn te ondersteunen, zorgen we voor een stabiele beschikbaarheid van oudere componenten en drop-in vervangingen gedurende minimaal 5+ jaar.
