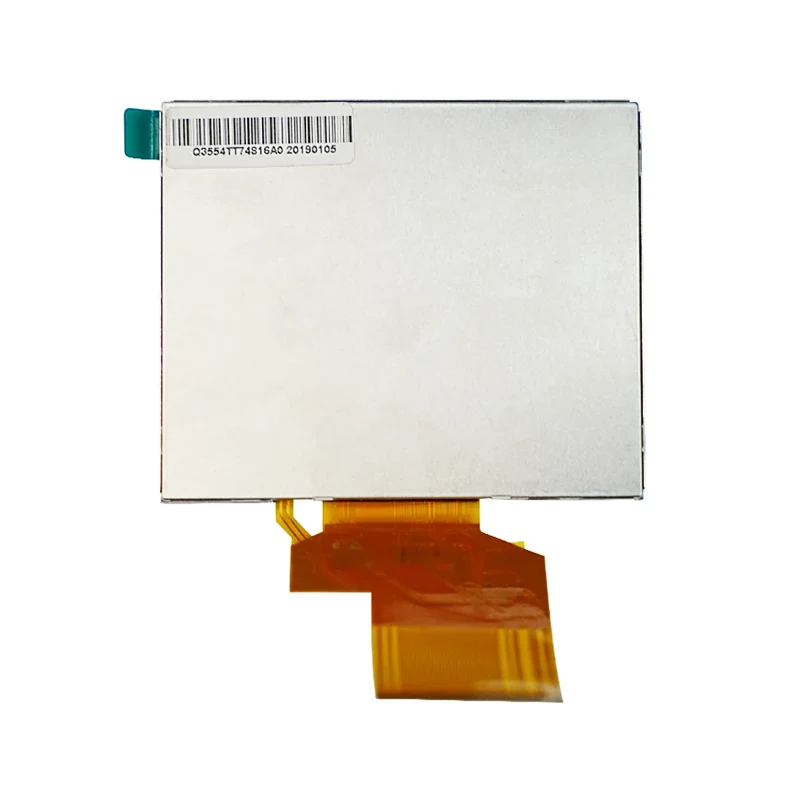

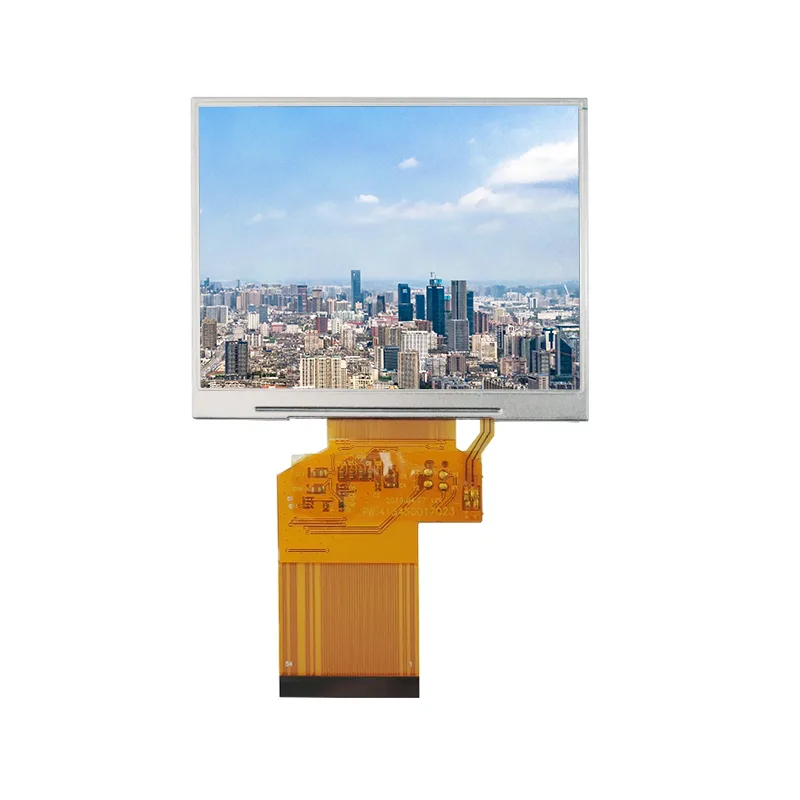

3.5 'Industriële controle IPS TFT LCD -schermmodule

Precisie-ontworpen 3,5 'industriële controle IPS TFT LCD-schermmodule. Kenmerken 320 × RGB × 240 resolutie, ultradunne zones (0,3 ± 0,03 mm) en ± 0,2 mm dimensionale nauwkeurigheid. Geoptimaliseerd voor vrijzichtsrichting met strikte specificaties van glas-bl-uitlijning. 3.5 'Industrial Control IPS TFT LCD-schermmodule is ideaal voor integratie met veel nauwkeurige display.

Stuur onderzoek

Productomschrijving

Tianfu ondersteunt de bestellingen van kleine batch en aangepaste firmware/interface, China TFT LCD-display-module, Tianfu zorgt voor naadloze integratie in slimme bedieningselementen/draagbare instrumenten, ondersteund door een garantie van 12 maanden.

In voorraadfuncties

1. Hoog nauwkeurigheidsconstructie

Strikte dimensionale toleranties binnen ± 0,2 mm zorgen voor betrouwbare componentfit en integratie.

2. geoptimaliseerd 3,5 "display

3.5 'Industrial Control IPS TFT LCD -schermmodule heeft een 320 × RGB × 240 -resolutie LCD -paneel voor duidelijke visuele prestaties.

3.ULTRA-dunne ontwerpzones

Kritieke gebieden bereiken opmerkelijk dunne profielen tot 0,3 ± 0,03 mm.

4. Engineered bekijken en montage

3.5 'Industrial Control IPS TFT LCD-schermmodule maakt gratis weergavecirements mogelijk en bevat precieze glas-tot-blu-uitlijningsspecificaties (0,59 mm/1,35 mm).

Specificatie

Moduletype	3,5-inch TFT
Oplossing	320 × RGB × 240
Interface	24-bit RGB / Serial RGB / CCIR656 / CCIR601
Film (ITO -film)	Matte anti-Newton-ring, 0,188 mm dik, plaatweerstand: 350 ~ 500 Ω
Driver IC	HX8238D
Mechanische dimensies	76,90 × 63,9 × 3,26 mm
Actief gebied	70.08 × 52,56 mm
Operationele temp	-10 ° C ~ +60 ° C
Opslagtemperatuur	-20 ° C ~ +70 ° C
Oppervlakte hardheid	≥ 3H
Reactietijd	≤ 15 ms
Circuitweerstand (x)	150 - 550 Ω (filmzijde)
Circuitweerstand (Y)	450 - 1100 Ω (glazen zijde)
Belangrijke afmetingen	AA (actief gebied): 55,20 x 96,65 mm OD (overzicht): 66,80 x 105,40 mm Lijm VA (kijkgebied): 57,9 x 99,4 mm Lijm OD (overzicht): 66,40 x 105,00 mm
Stroomvoorziening	3.3V (2,6-3.6V bereik)
Milieu -naleving	Rohs compliant
Betrouwbaarheidstests	• Hoge temperatuuropslag: 80 ° C/96H • Lage temperatuuropslag: -30 ° C/96H • Thermische cycli: -30 ° C↔+80 ° C • ESD: ± 8KV lucht /± 4KV contact • Vibratie: 10-150Hz, 100m/s²

Details

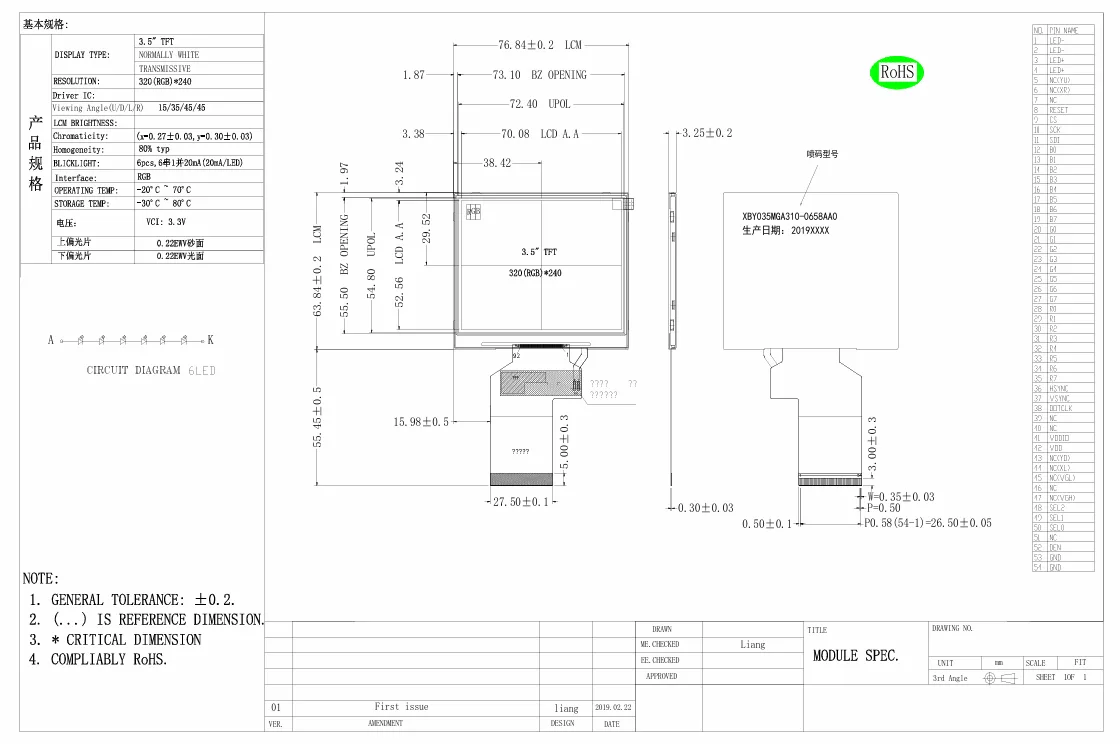

3.5' Industrial Control IPS TFT LCD Screen Module

Sollicitatie

Tianfu Leading Time

Standaardproducten		Aangepaste producten
Bestelhoeveelheid	Levertijd	Aanpassingstype	Levertijd
1-30 pc's	Onmiddellijk	B/L & FPC & TP	Binnen 5 weken
31-100 PCS	1 week	B/L & FPC & TP	Binnen 5 weken
101-500 pc's	Binnen 2 weken	B/L & FPC & TP	Binnen 5 weken
501-1000 pc's	Binnen 3 weken	B/L & FPC & TP	Binnen 5 weken
1001-5000 pc's	Binnen 3 weken	BL & FPC & TP	Binnen 6 weken
5000+ pc's	Binnen 4 weken	BL & FPC & TP	Binnen 6 weken
