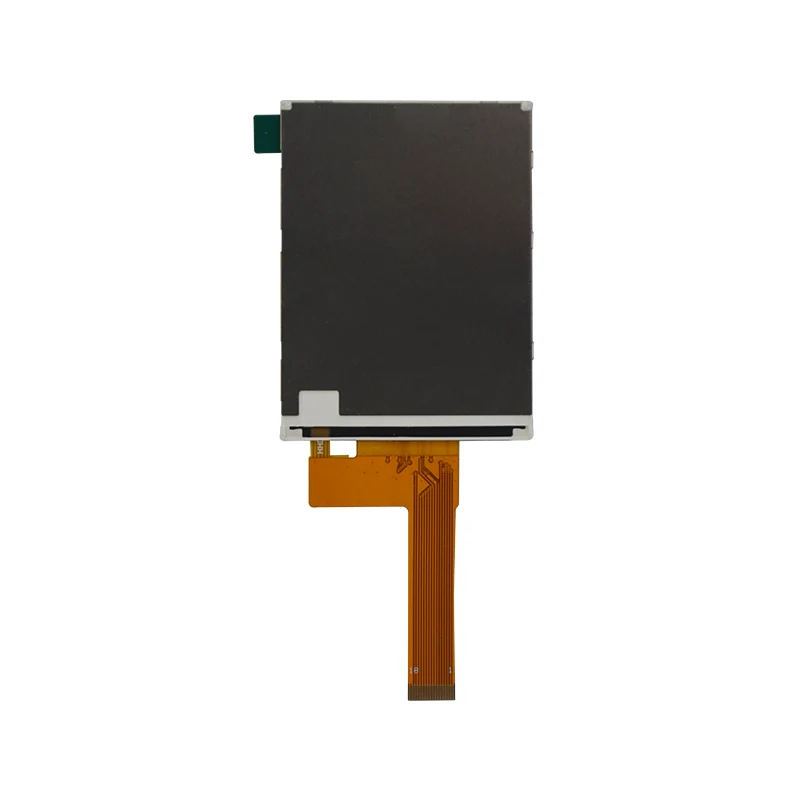

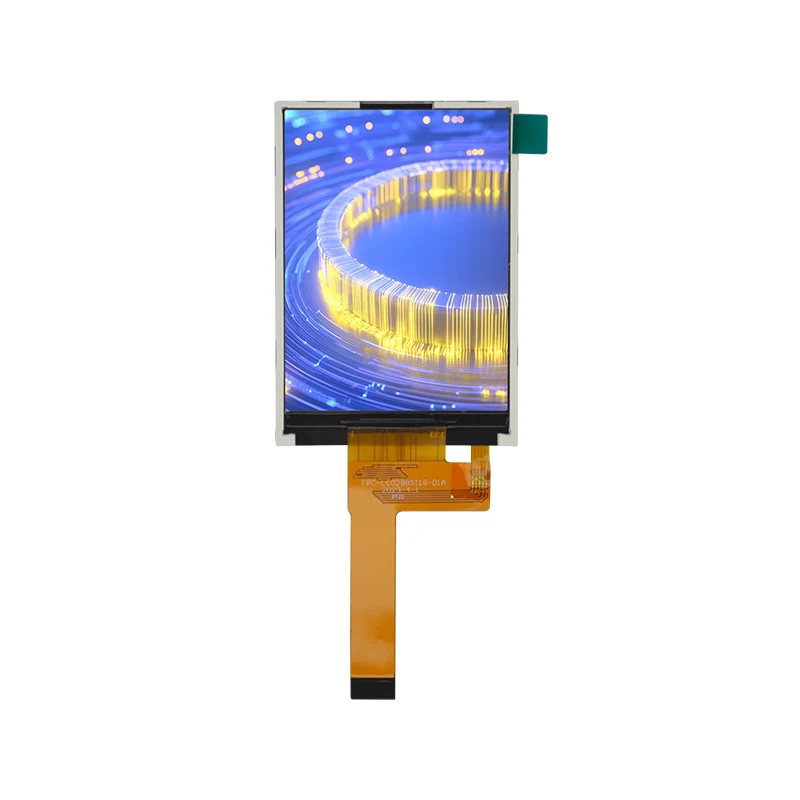

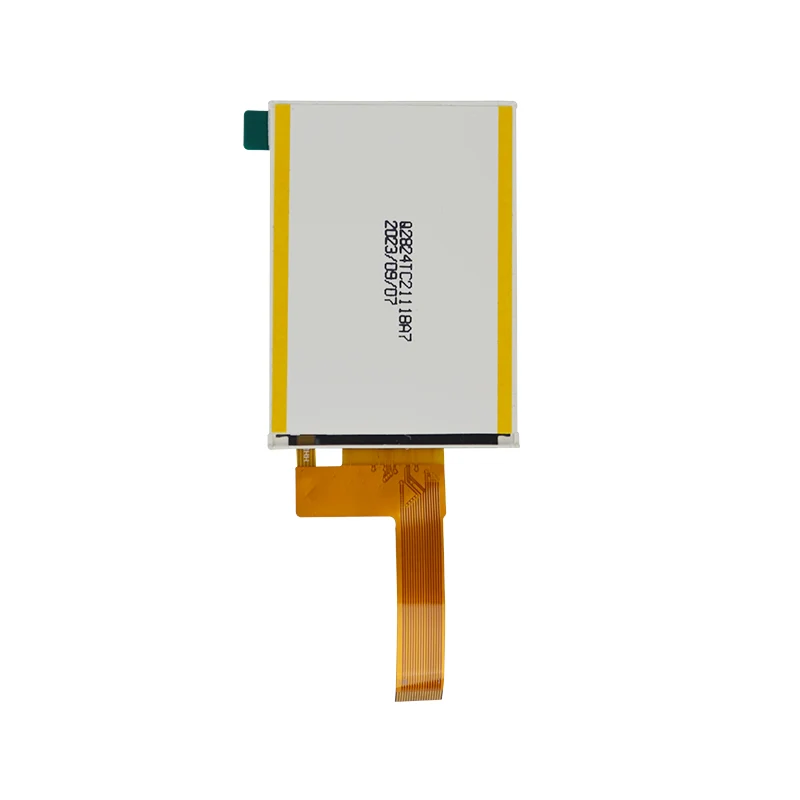

2.7 '300 NIT standaard IPS TFT LCD -schermmodule

Moduletype

2.7 "TFT/16m kleur

Oplossing

960 × 240 pixels (grafische punt-matrix)

Interface

SPI & RGB

Weergavemodus

Transmissive TFT

Achtergrondverlichting

Wit LED (parallel)

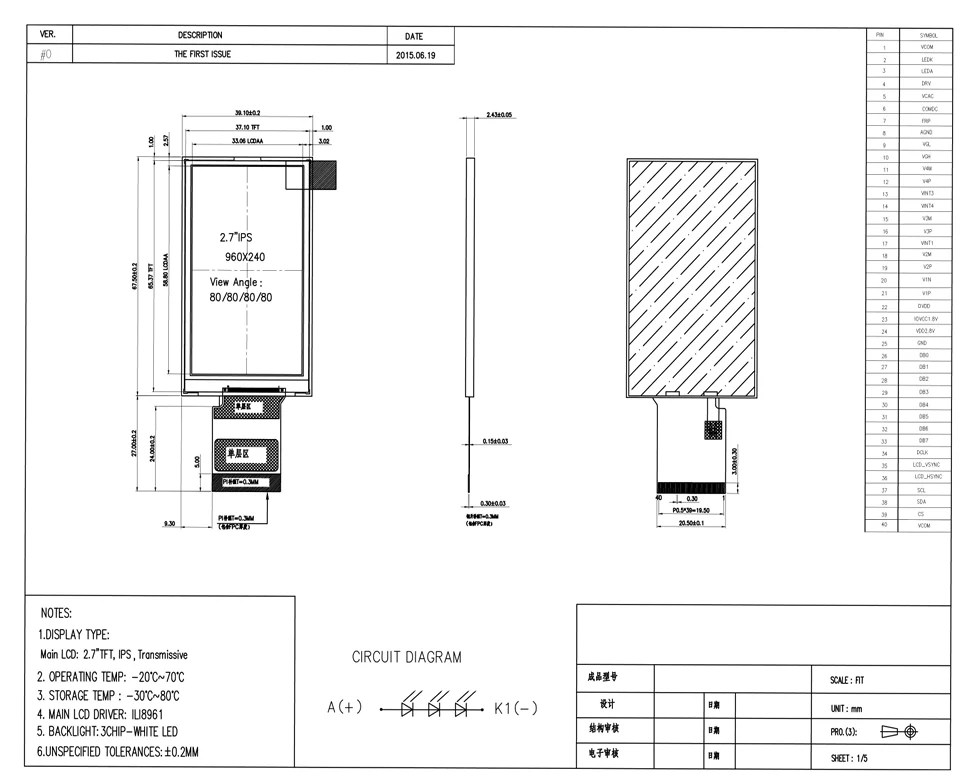

Mechanische dimensies

39.1 (w) × 67.5 (h) × 2.4 (t) mm (uitgesloten fpc)

Actief gebied

33.06 (w) × 58.80 (h) mm

Pixelveld

0.18375 (w) × 0.13775 (h) mm

Elektrische specificaties

· Logica -spanning (VDD): 3.0–3.6V (typ. 3.3V)

· Ingangsspanning (VIH): 0,8 × iOVCC naar IOVCC

· Ingangsspanning (VIL): -0,3V tot 0,2 × IOVCC

· Huidig ​​verbruik: 8MA (typ.)

Achtergrondverlichting specificaties

· Spanning: 8.7-10.2V

· Huidig: 15-25 mA

· Bedrijfstemperatuur: -20 ° C tot +70 ° C

· Opslagtemperatuur: -30 ° C tot +80 ° C

Timingkenmerken

· Clkin -frequentie: 13,5–30 MHz (typ. 27MHz)

· HSD -periode: 1024–1907 Clkin -cycli

· Verticale synchronisatie: 242.5–450.5H (NTSC/PAL)

Standaardproducten

Aangepaste producten

Bestelhoeveelheid

Levertijd

Aanpassingstype

Levertijd

1-30 pc's

Onmiddellijk

Algemeen

5-8 weken

31-100 PCS

1 week

FPC

4 weken

101-500 pc's

1-2 weken

CTP

6 weken

501-1000 pc's

2-5 weken

B/l

6 weken

1001-5000 pc's

4-5 weken

Bestuurder

8 weken

5000+ pc's

5-7 weken

LCD -paneel

16 weken
