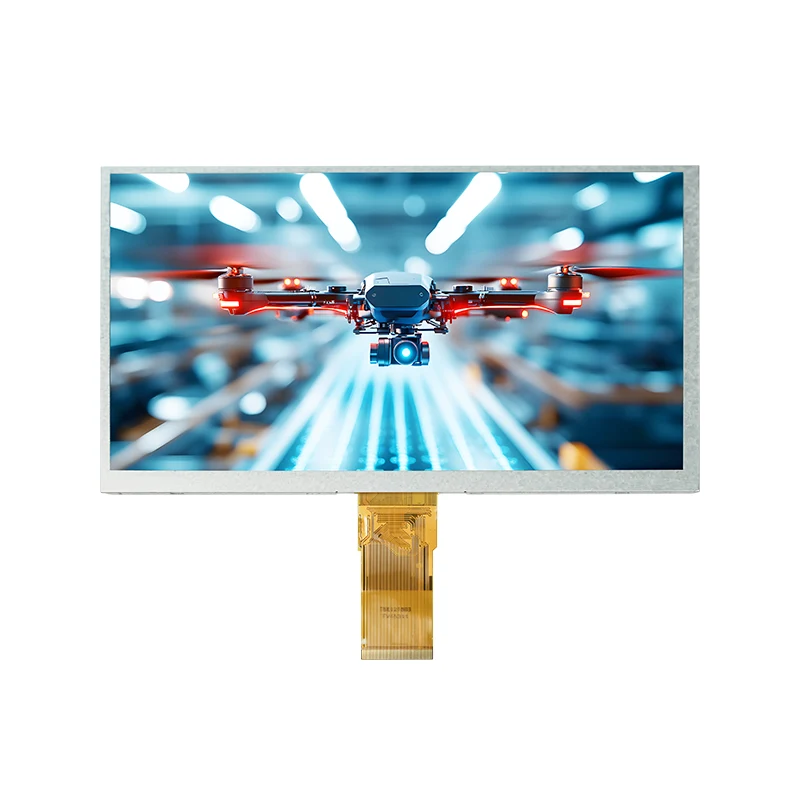

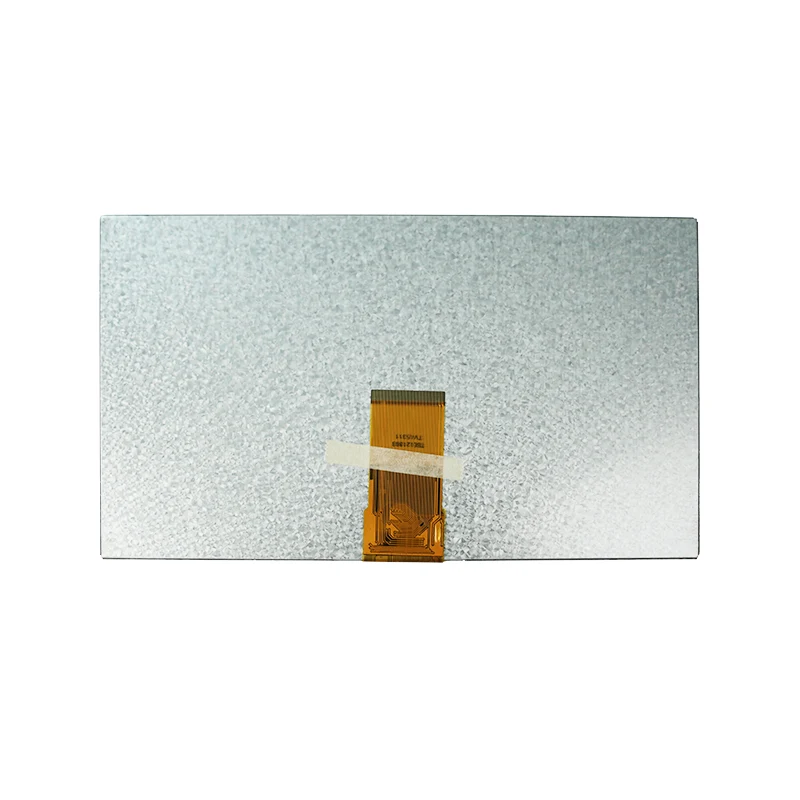

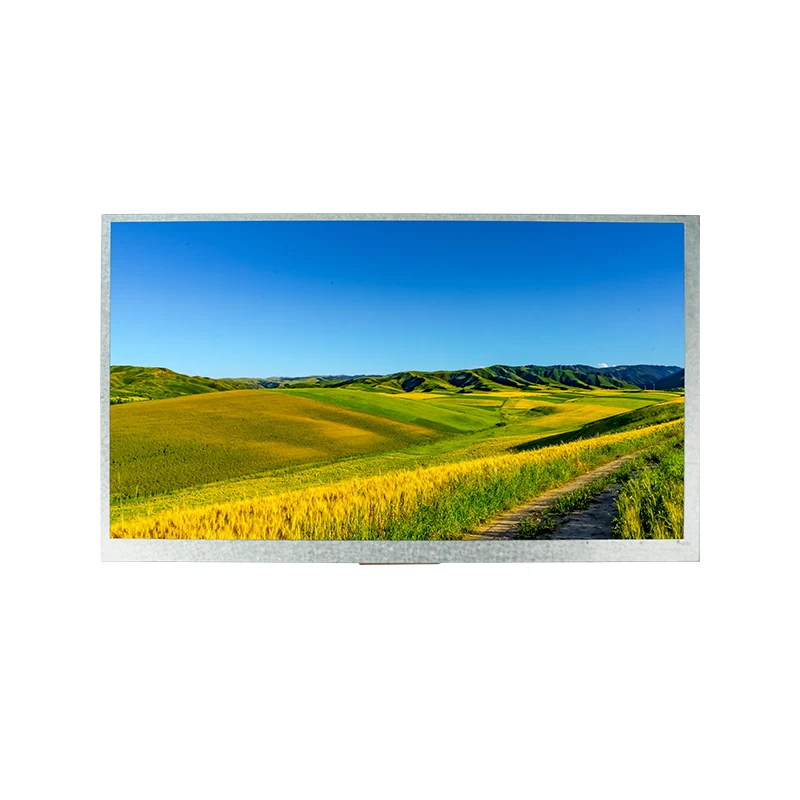

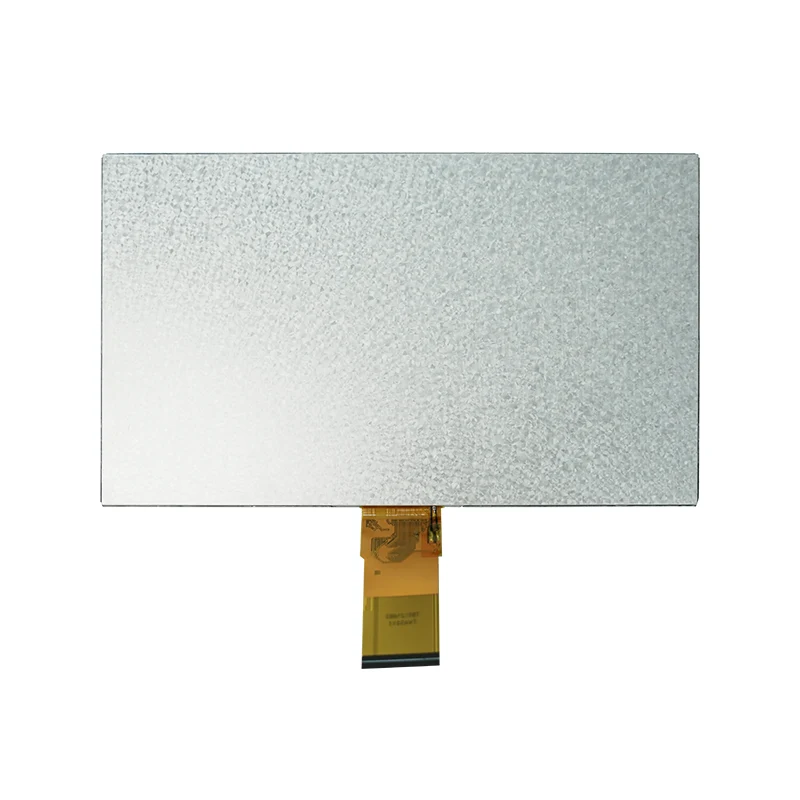

9,0' HMI vierkante TFT LCD-displaymodule

Tianfu biedt een robuuste 9,0' HMI Square TFT LCD-displaymodule met een 24-bit RGB-interface en COG-technologie. Het is gebouwd voor industriële/medische automatisering, ondersteunt op maat gemaakte FPC's, werkt bij -20°C tot 70°C en wordt gedekt door een betrouwbare garantie van 12 maanden.

Stuur onderzoek

Productomschrijving

Belangrijkste kenmerken en voordelen

🔍Helderheid met hoge resolutie

9,0-inch TFT-LCD met 800×480 RGB-stripe pixels en 6-uur kijkrichting voor scherp zicht vanuit een brede hoek.

🔌 Robuuste integratie

24-bit parallelle RGB-interface zorgt voor naadloze compatibiliteit met industriële en consumentensystemen.

⚡ Ultralaag

Vermogensontwerp Werkt efficiënt bij 2,8–3,3 V (digitaal) en 9,4–9,8 V (analoog), ideaal voor energiegevoelige toepassingen.

🌡️Extreme duurzaamheid

Bestand tegen temperaturen van -20 ℃ tot 70 ℃ en beschikt over een LED-achtergrondverlichting van 20.000 uur (18 LED's, 120 mA) voor zware omstandigheden.

🎯Precisietechniek

COG-technologie en geoptimaliseerde VCOM-spanning minimaliseren flikkeringen en zorgen voor een hoog contrast en stabiele prestaties.

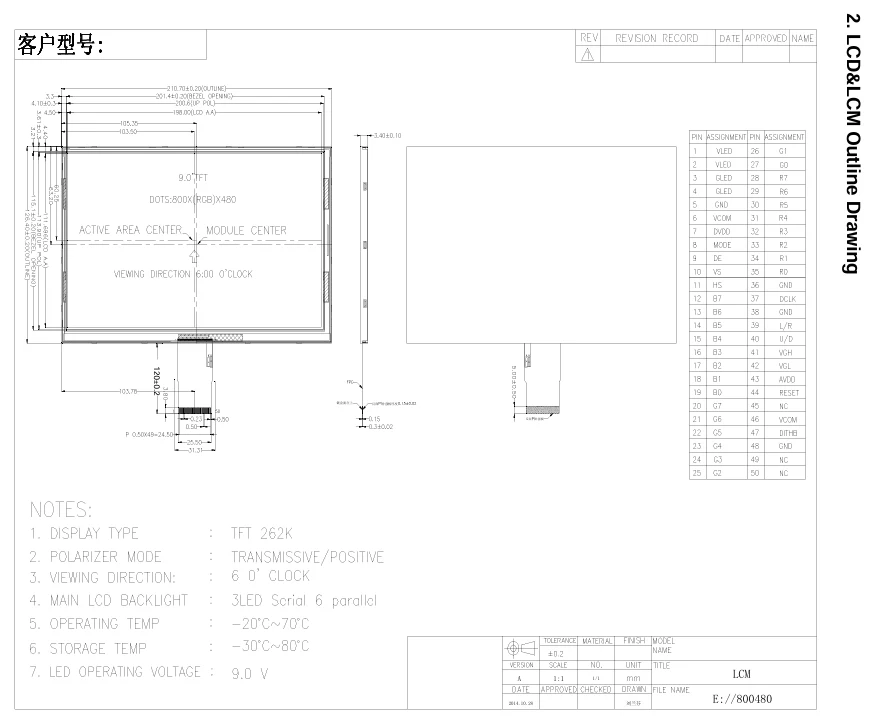

Tianfu Aangepaste 9.0 'HMI vierkante TFT LCD-displaymodulespecificatie

Kernspecificaties
Weergavegrootte	9,0-inch a-Si TFT-LCD (doorlatend)
Oplossing	800(RGB) × 480 pixels (RGB-streep)
Weergavemodus	Normaal Wit TN, 6 uur kijkrichting
Interface	24-bit parallelle RGB (MPU-interface)
Voedingsspanning	Digitaal: 2,8–3,3 V (DVDD) Analoog: 9,4–9,8 V (AVDD) Poortspanning: VGH=17–19 V, VGL=-6,6~-5,4 V
Achtergrondverlichting	Witte LED × 18 (totale stroom: 120 mA)

Absolute maximale beoordelingen
Bedrijfstemperatuur	-20,0 ℃ ~ 70,0 ℃
Opslagtemperatuur	-30,0 ℃ ~ 80,0 ℃

Elektrische kenmerken
Digitale voedingsspanning (DVDD)	3,0 V (min.) / 3,3 V (standaard) / 3,6 V (max.)
Analoge voedingsspanning (AVDD)	9,4 V (min.) / 9,6 V (standaard) / 9,8 V (max.)
Poort-aan-spanning (VGH)	17 V (min.) / 18 V (standaard) / 19 V (max.)
Poort-uit-spanning (VGL)	-6,6 V (min.) / -6 V (standaard) / -5,4 V (max.)
Gemeenschappelijk elektrode-aandrijfsignaal (VCOM)	3,7 V (typisch)

Specificaties achtergrondverlichting
LED-voorwaartse spanning	9,0 V (standaard) / 9,9 V (max.)
LED-levensduur	20.000 uur
LED-luminantie	≥3000 cd/m²
LCM-luminantie	120 cd/m²

Timingparameters (horizontaal)
DCLK-frequentie	33,3 MHz (standaard) / 50 MHz (max.)
Horizontaal weergavegebied	800 DCLK
HS-pulsbreedte	1 DCLK (min.) / 48 DCLK (typ.)
HS-achterporch	88 DLK
HS veranda	40 DCLK

Details

Certificeringen en kwaliteitsborging

Tianfu Display streeft naar het leveren van betrouwbare, hoogwaardige displaymodules. Onze productieprocessen worden ondersteund door internationaal erkende certificeringen en strenge kwaliteitscontrolesystemen.

ISO 9001:2015-certificering:Gestandaardiseerde kwaliteitsbeheerworkflow die continue prestatie-optimalisatie garandeert.
Wereldwijde naleving:100% RoHS- en REACH-conforme grondstoffen, veilig voor directe import op de Europese en Noord-Amerikaanse markten.
100% dubbele inspectie:Elke TFT-module ondergaat volledig geautomatiseerde elektrische, optische uniformiteits- en omgevingstests voordat deze veilig wordt verpakt.
Batchbetrouwbaarheidslogboeken: verplichte temperatuurwisselingen, vochtbestendigheid en versnelde verouderingstests met achtergrondverlichting, uitgevoerd op elke productiepartij.
Traceerbaarheid van volledige partijen:Geserialiseerde tracking van eenheden gekoppeld aan individuele productiedata, chemische batches en laboratoriumtestrecords.

Waarom kiezen voor Tianfu? — Concurrentievoordelen

Functie	Tianfu 9,0 "HMI vierkante module	Typisch alternatief
Bedrijfstemperatuur	-20℃ ~ 70℃ (breed bereik)	0℃ ~ 50℃ (beperkt)
Levensduur achtergrondverlichting	20.000 uur	10.000–15.000 uur
Flikkercontrole	Geoptimaliseerd VCOM + COG-ontwerp voor minimale flikkering	Basiscompensatie, merkbare flikkering bij lage helderheid
Ondersteuning voor maatwerk	FPC, B/L, TP, firmware-aanpassingen met snelle doorlooptijd	Stijve MOQ, lange doorlooptijden
Kwaliteitscertificeringen	ISO 9001, RoHS, REACH, volledige traceerbaarheid	Vaak beperkte documentatie
Garantie en ondersteuning	12 maanden garantie, technische ondersteuning, 24-uurs respons	Standaard 3–6 maanden, beperkte technische assistentie
Monster- en kleine batchbestellingen	Geaccepteerd (1-30 stuks onmiddellijke voorraad)	Hoge MOQ vereist
