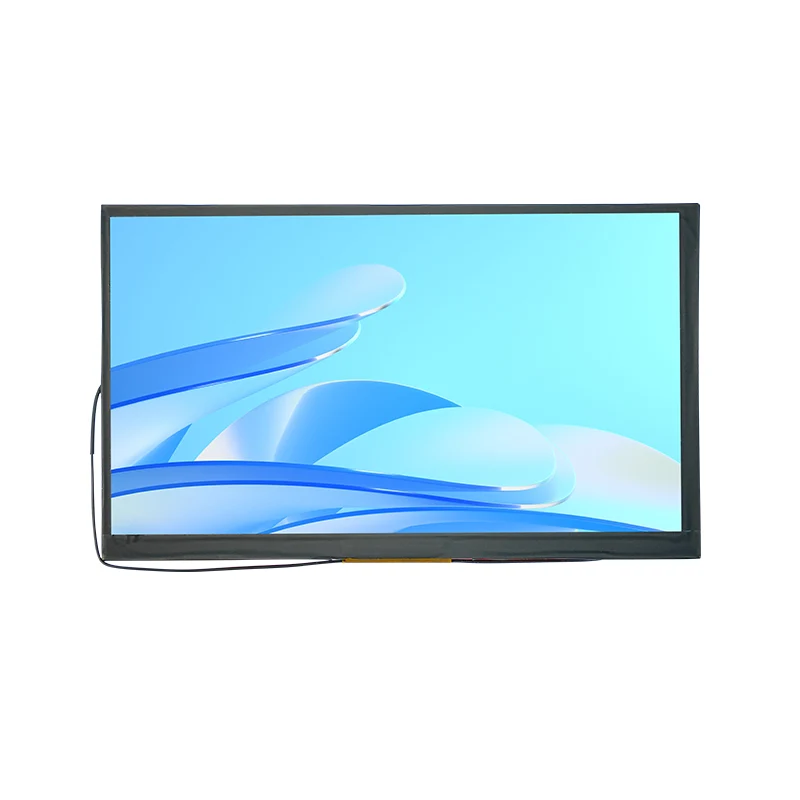

7,0' 500 Nit IPS TFT LCD-schermmodule

Kerncompetenties

・Scherm met hoge zichtbaarheid: 500 cd/m² hoge helderheid gecombineerd met antireflecterende oppervlaktebehandeling zorgt voor duidelijke leesbaarheid, zelfs bij sterk omgevingslicht.

・Brede temperatuuraanpassing: bedrijfstemperatuurbereik van -20°C tot 70°C, geschikt voor diverse industriële omgevingen.

・Nauwkeurige kleurreproductie: Ongeveer 72% dekking van het NTSC-kleurengamma, waardoor kleurinformatie nauwkeurig wordt gereproduceerd.

・Robuust en duurzaam ontwerp: 2H/3H hardheidscoating biedt oppervlaktebescherming en verlengt de levensduur van het product.

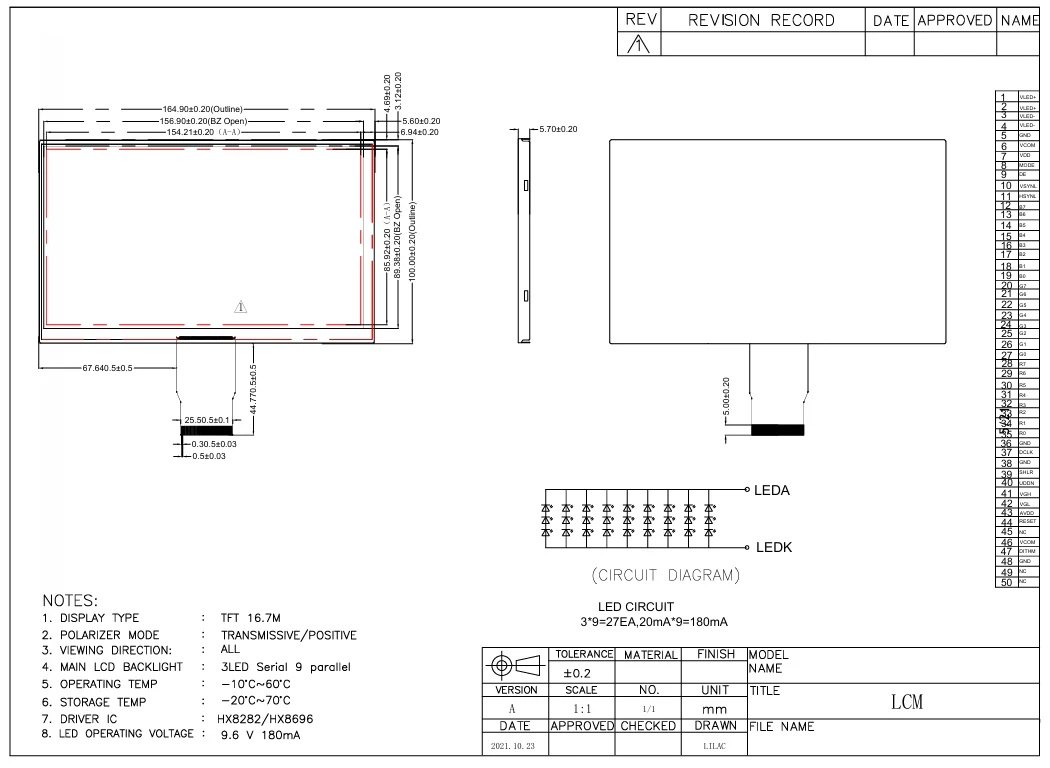

Tianfu Aangepaste 7.0 '500 Nit IPS TFT LCD-schermmodulespecificatie

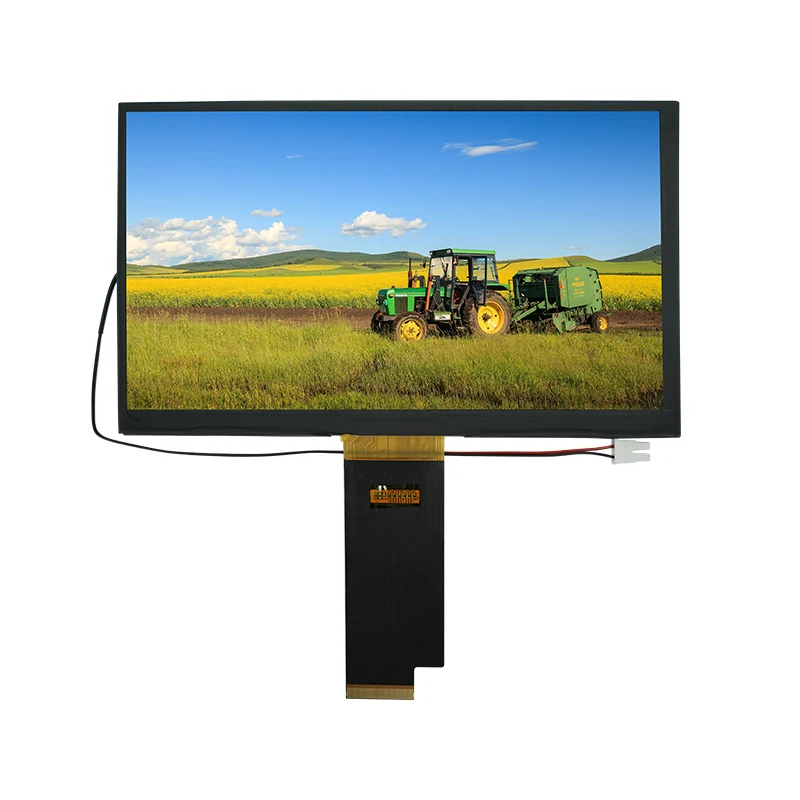

Tianfu 7.0 '500 Nit IPS TFT LCD-schermmoduledetails

7,0' 500 Nit IPS TFT LCD-schermmodule is speciaal ontworpen voor industriële apparatuur, instrumenten voor buitengebruik, medische apparaten, systemen in voertuigen en automatiseringsbedieningspanelen die betrouwbare weergavefunctionaliteit vereisen.

Industriële automatisering en controle

Case: Bedieningspaneel van de fabrieksproductielijn

In assemblagelijnen voor de automobielindustrie dient dit display als een controleterminal die realtime productiegegevens, de status van de apparatuur en operationele richtlijnen weergeeft. De hoge helderheid zorgt voor helder zicht onder fabrieksverlichting, terwijl het brede temperatuurbereik zich aanpast aan niet-klimaatgecontroleerde werkplaatsomgevingen. Met IPS-technologie kunnen operators informatie vanuit verschillende hoeken nauwkeurig lezen.

Outdooruitrusting en instrumenten

Case: monitoringterminal voor zonne-energiecentrales

Displays die in bewakingskasten voor buiten zijn geïnstalleerd, moeten direct zonlicht en temperatuurschommelingen kunnen weerstaan. De helderheid van 500 cd/m² en de antireflectiecoating elimineren reflectie-interferentie, en het werkingsbereik van -20°C tot 70°C past zich aan dag-nacht- en seizoensgebonden temperatuurverschillen aan.

Transportsystemen

Case: Informatiedisplaysysteem in het voertuig

Wordt gebruikt voor instrumentendisplays in voertuigen voor speciale doeleinden, zoals machinebouwmachines en landbouwmachines. De brede IPS-kijkhoek zorgt ervoor dat zowel de bestuurder als de bijrijder informatie duidelijk kunnen zien, en de responstijd van 25 ms is voldoende voor het weergeven van dynamische gegevens zoals voertuigsnelheid en brandstofniveau.

Medische en testapparatuur

Case: Draagbare medische diagnostische apparaten

Kleurnauwkeurigheid (72% NTSC) zorgt ervoor dat medische beelden realistisch worden weergegeven. De normaal zwarte modus vermindert het energieverbruik tijdens stand-by en voldoet aan de energie-efficiëntie-eisen van medische apparatuur.

Zelfbedieningsterminals

Case: Zelfbedieningskaartjesautomaten voor buiten

De antireflectiebehandeling vermindert de reflectie van omgevingslicht, het hoge contrast zorgt ervoor dat QR-codes en tariefinformatie duidelijk te onderscheiden zijn, en de robuuste oppervlaktebehandeling is bestand tegen aanraakgerelateerde slijtage.

Tianfu 7.0 '500 Nit IPS TFT LCD-schermmoduletoepassing

Kwaliteitsborgingssysteem

Productienormen: Gefabriceerd onder ISO 9001-certificering van het kwaliteitsmanagementsysteem

Inspectieproces: 100% power-on-tests, waarbij de monsters 72 uur durende verouderingstests ondergaan

Pixelnormen: Voldoet aan ISO 13406-2 Klasse II-normen voor pixeldefecten

Verpakkingsbescherming: antistatische en schokbestendige verpakking om veilig transport te garanderen

Betrouwbaarheidsgegevens

Levensduur achtergrondverlichting: typisch 50.000 uur (bij 25°C)

Mechanische duurzaamheid: oppervlaktehardheid van 2H/3H, waardoor uitstekende krasbestendigheid wordt geboden

Betrouwbaarheid van de verbinding: cycli voor het plaatsen/verwijderen van de interface ≥ 10.000 keer

Aanpassingsopties en processtroom

Aanpasbare parameters

1. Interface-aanpassing

◦ Instelbare interface-pindefinities

◦ Ondersteuning voor conversie naar LVDS, MIPI en andere interfaces

◦ Aangepaste connectortypen en -posities

2.Optische aanpassingen

◦ Aangepaste helderheid (tot 1000 cd/m²)

◦ Kleurtemperatuuraanpassing (koel wit / warm wit)

◦ Speciale antireflectiecoating

3. Structurele wijzigingen

◦ Aanpassing van de grootte van het voorpaneel en de montagegaten

◦ Toevoeging van touchscreen (resistief / capacitief)

◦ Speciale beschermende behandelingen (waterdicht, stofdicht)

4.Elektrische optimalisatie

◦ Optimalisatie van versie met laag energieverbruik

◦ Ontwerp met brede spanningsingang (9–36V)

◦ Geïntegreerde circuits voor energiebeheer

Standaard processtroom:

Analyse van vereisten → Oplossingsontwerp → Prototypeproductie → Klantvalidatie → Proefproductie in kleine batches → Betrouwbaarheidstesten → Massaproductie → Fabrieksinspectie

Typische doorlooptijd voor maatwerk

• Lichtaanpassing (interface/helderheidsaanpassing): 4–6 weken

• Medium maatwerk (toevoeging touchscreen/structurele aanpassing): 8–10 weken

• Diepgaand maatwerk (nieuw optisch ontwerp/aanpassing speciale omgeving): 12–16 weken

Minimale bestelhoeveelheid

• Standaardmodellen: 500 stuks

• Aangepaste modellen: bespreekbaar op basis van aanpassingsniveau (meestal 1 stuks)
