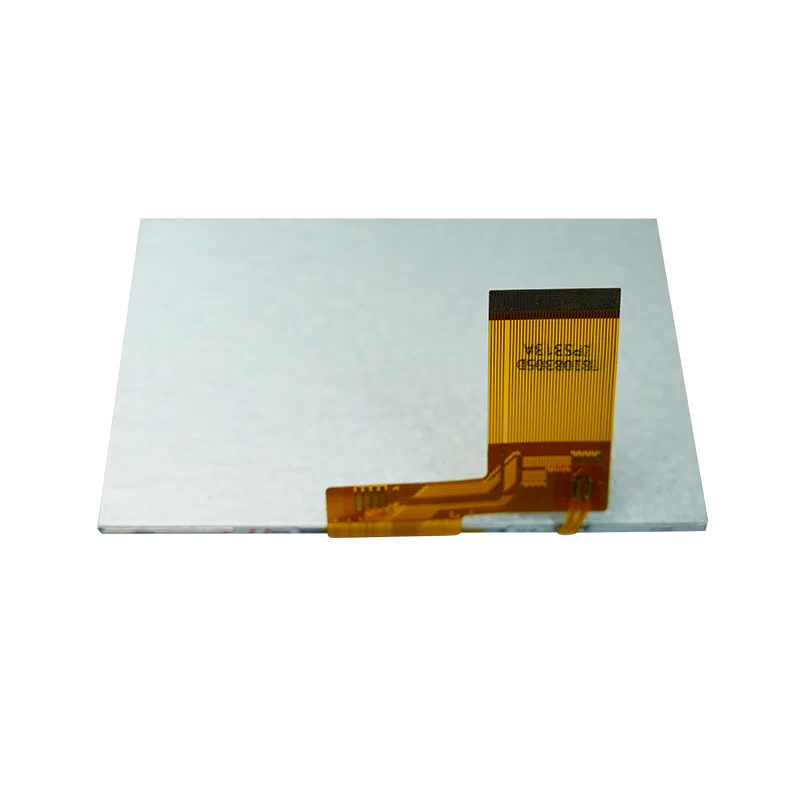

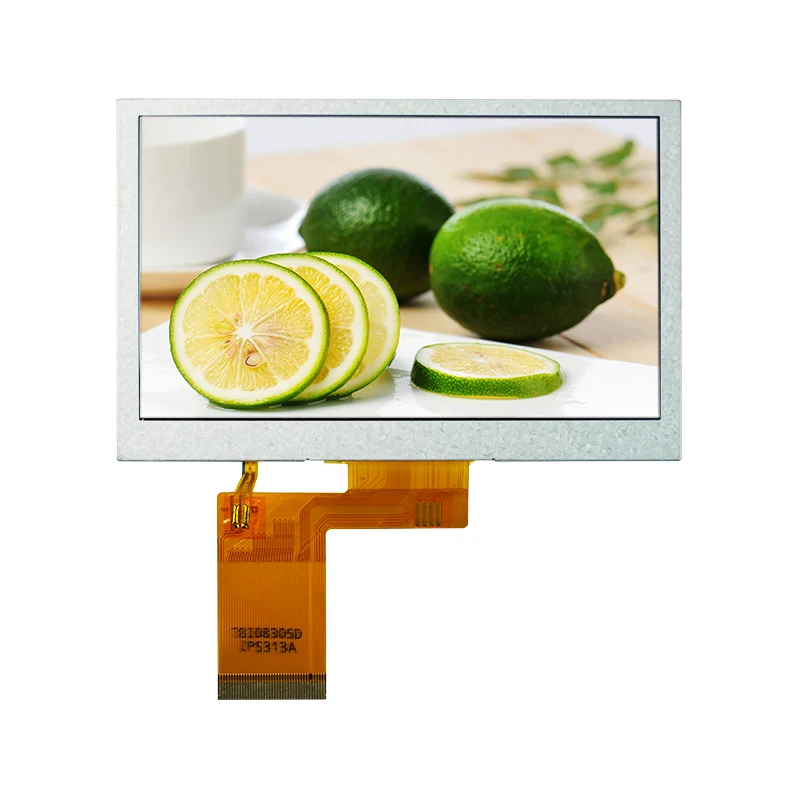

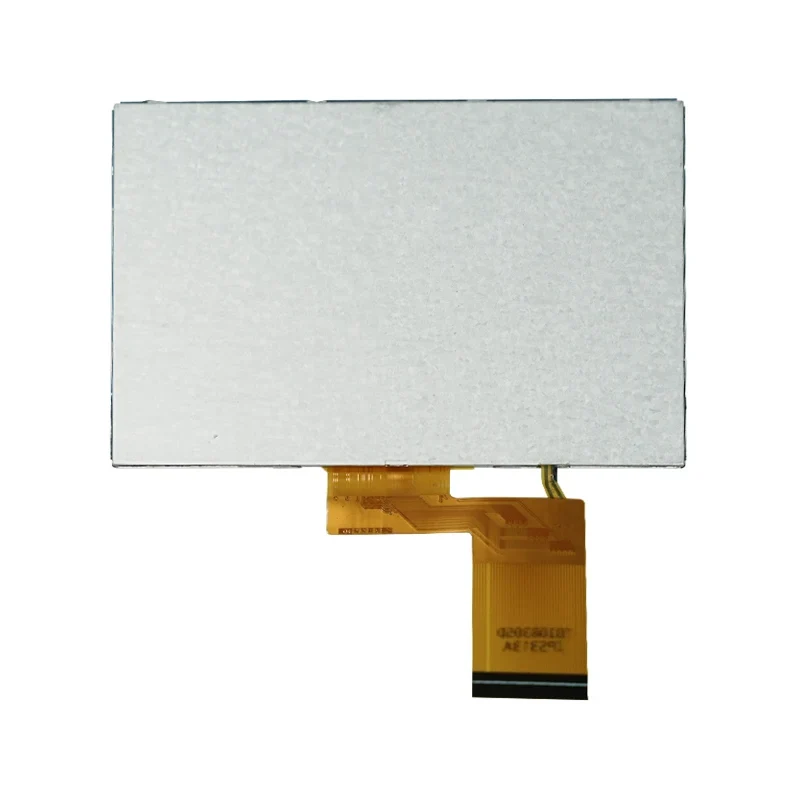

4,3'' transmissieve IPS-kleuren TFT LCD-displaymodule

Kernfuncties

• Scherm met hoge helderheid: typische helderheid van 500 cd/m² (minimaal 450 cd/m²), waardoor een duidelijke zichtbaarheid wordt gegarandeerd, zelfs bij sterk omgevingslicht.

• Werking bij brede temperaturen: Ondersteunt een bedrijfstemperatuurbereik van -20°C tot 60°C, geschikt voor industriële omgevingen.

• Brede kijkhoeken: typische horizontale kijkhoek van 70° en verticale kijkhoek van 45°–60°, waardoor comfortabel kijken vanuit meerdere hoeken mogelijk is.

• Snelle respons: typische responstijd van 20 ms, ideaal voor de weergave van dynamische beelden.

• Energiebesparend ontwerp: Werkt op een lage spanning van 3,2 V met geoptimaliseerde efficiëntie voor de witte LED-achtergrondverlichting.

Tianfu Aangepaste 4,3 'doorlatende IPS kleuren TFT LCD-displaymodulespecificatie

Tianfu 4.3 'doorlatende IPS kleuren TFT LCD-displaymodule Details

4,3 'doorlatende IPS kleuren TFT LCD-displaymodule wordt als volgt op verschillende gebieden gebruikt:

Industriële automatisering en controle

• Industriële HMI-panelen: bewaking van productielijnen, weergave van de status van apparatuur

• Test- en meetinstrumenten: oscilloscoop, weergave-interfaces voor spectrumanalysatoren

• PLC-besturingsterminals: mens-machine-interfaces voor fabrieksautomatiseringssystemen

Auto- en transportsystemen

• Navigatiedisplays in voertuigen: Aftermarket-autonavigatieschermen

• Informatie over openbaar vervoer: aankomstsystemen voor bushaltes, ticketterminals

• Instrumenten voor bouwmachines: Graafmachine, kraanbedieningspanelen

Medische en gezondheidszorgapparatuur

• Draagbare medische apparaten: monitoren en displays voor diagnostische apparatuur

• Health Monitoring Terminals: interfaces voor gemeenschapszorgapparatuur

• Laboratoriuminstrumenten: gegevensweergaveschermen voor analytische instrumenten

Smart Home en IoT

• Smart Control Panels: Touch-interfaces voor centrale besturingssystemen in huis

• Beveiligingsmonitoringdisplays: schermen voor intercomsystemen bouwen

• Smart Appliance Interfaces: hoogwaardige koelkast, bedieningspanelen voor wasmachines

Commerciële en retailapparatuur

• POS-systemen: displays voor winkelterminals

• Advertentie-informatieschermen: kleinschalige digital signage-toepassingen

Beoordeling van onze klant: Industrieel Thermostaatpaneel

Een fabrikant van industriële apparatuur heeft deze module gebruikt als displayinterface voor hun temperatuurregelsysteem. Het heeft meer dan 2 jaar stabiel gefunctioneerd in een koude opslagomgeving bij -10°C, zonder verslechtering van de helderheid. De kijkhoek voldoet aan de eisen voor monitoring vanuit meerdere hoeken.

Vraag 1: Wat zijn de voedingsvereisten voor deze 4,3-inch TFT-module?

A: De module heeft twee voedingen nodig: 1) 3,2 V (standaard) voor de logische sectie; 2) 12–16V voor de LED-achtergrondverlichting, met een typische waarde van 14V. De achtergrondverlichtingsstroom bedraagt ​​ongeveer 40 mA. Het wordt aanbevolen om een ​​stabiele DC-DC-converter te gebruiken om spanningsschommelingen te voorkomen die de weergaveprestaties beïnvloeden.

Vraag 2: Kan de module normaal werken in omgevingen met lage temperaturen?

A: Ja, deze module heeft strenge tests ondergaan en kan normaal functioneren bij een omgevingstemperatuur van -20°C tot 60°C. In omgevingen met lage temperaturen kan de initiële opstarttijd iets langer zijn (ongeveer 1 à 2 seconden), maar dit heeft geen invloed op de weergaveprestaties. Het opslagtemperatuurbereik bedraagt ​​-20°C tot 70°C.

Vraag 3: Wat zijn de kijkhoekkenmerken van de module? Welke inbouwposities zijn geschikt?

A: Deze module heeft een kijkhoek van 12 uur, met een typische horizontale kijkhoek van 70° en een verticale kijkhoek van 45°–60°. Het is geschikt voor installatie op een positieniveau met of iets boven de ogen van de waarnemer. Voor toepassingen waarbij weergave vanuit meerdere hoeken vereist is, wordt aanbevolen de installatiehoek aan te passen of een model met andere kijkhoekspecificaties te selecteren.

Vraag 4: Ondersteunt de responstijd van 20 ms het afspelen van video?

A: De typische responstijd van 20 ms (maximaal 30 ms) ondersteunt de meeste toepassingsscenario's, inclusief gegevensupdates, GUI-schakeling en videoweergave in standaarddefinitie. Voor high-speed motion video- of gamingtoepassingen wordt aanbevolen een speciaal model met een kortere responstijd te kiezen.

Vraag 5: Hoe is de levensduur van de module en de achteruitgang van de achtergrondverlichting?

A: Onder nominale bedrijfsomstandigheden is de module ontworpen voor een levensduur van meer dan 30.000 uur. De helderheidsvermindering van LED-achtergrondverlichting is doorgaans minder dan 10% binnen 10.000 uur. Om de levensduur van de achtergrondverlichting te verlengen, wordt aanbevolen om niet gedurende langere perioden op maximale helderheid te werken.

Vraag 6: Ondersteunt het aanraakfunctionaliteit?

A: Dit model is een module met alleen een beeldscherm en bevat geen aanraakfunctionaliteit. We kunnen echter bijpassende resistieve of capacitieve touchscreencomponenten leveren en helpen bij het lamineerproces. Het touchscreen moet apart worden aangeschaft en geïntegreerd.

Voorbeeld leveringsbeleid

Beschikbaarheid van monsters: Er zijn kleine batchmonsters van 1–10 stuks beschikbaar voor klantevaluatie en testen.

Meegeleverde documentatie: Elk voorbeeldpakket bevat:

• Volledige productdatasheet

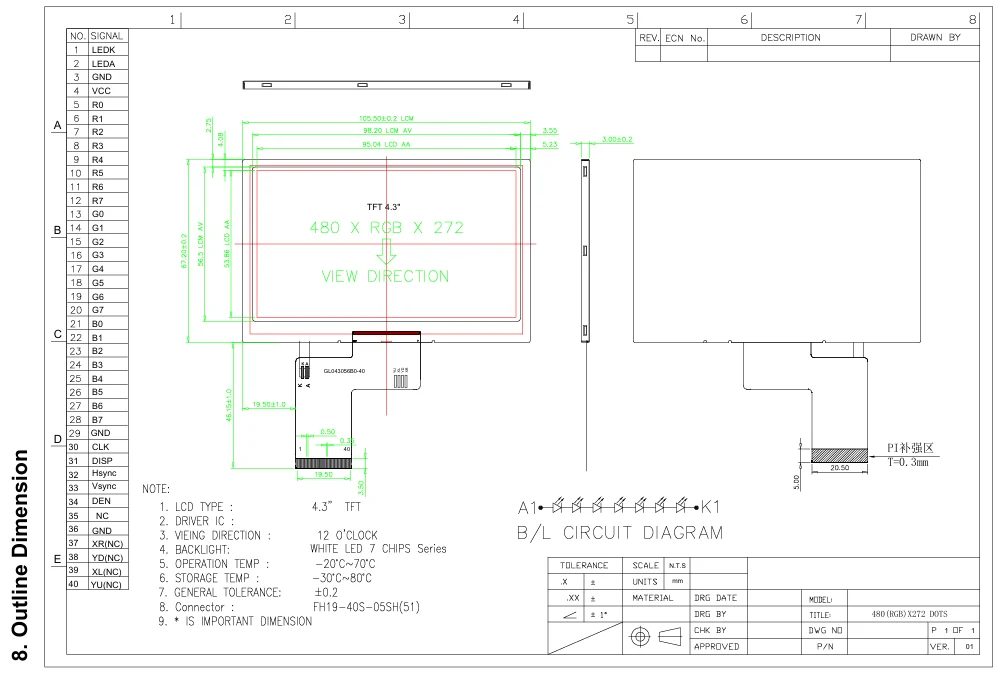

• Mechanische tekeningen (CAD-bestanden in DXF/STEP-formaten)

• Pindefinities en elektrisch aansluitschema

• Aanbevolen initialisatietiming en registerconfiguratiecode

• Richtlijnen voor veilig gebruik en ESD-bescherming

Aanbevelingen voor voorbeeldevaluatie

Voordat u monsters aanvraagt, moet u ervoor zorgen dat uw technische team over de volgende capaciteiten beschikt:

• Aandrijfvermogen: Mogelijkheid om 3,2 V logisch vermogen en 12–16 V LED-achtergrondverlichting voor de module te leveren

• Interfacecompatibiliteit: Systeemmoederbord is geschikt voor FH19‑40S‑0.5SH(51) 40‑pins connector of gelijkwaardige adapteroplossing

• Signaalondersteuning: Hoofdbesturingschip kan RGB 24-bit of 16-bit parallelle interfacesignalen uitvoeren

• Thermische overwegingen: Er is voldoende warmteafvoerruimte gereserveerd in uw apparaat

🔧 Professioneel technisch ondersteuningsbereik

Kerntechnische ondersteuning (gratis aangeboden)

Wij bieden de volgende professionele LCD-modulegerelateerde technische ondersteuning aan directe klanten:

1. Specificaties en integratieadvies

• Interpretatie van de elektrische kenmerken van de module en aanbevelingen voor het ontwerp van de voeding

• Mechanische installatie en structurele compatibiliteitsanalyse

• Begeleiding bij het solderen van connectoren en kabelassemblageprocessen

• Aanbevelingen voor de evaluatie van het aanpassingsvermogen aan de omgeving (temperatuur/vochtigheid).

2. Technische documentatie van het stuurprogramma-IC

• Compleet datablad voor het ILI6485 driver-IC

• Gedetailleerde voorbeelden van registerconfiguratie en initialisatievolgorde

• Interface-timingparameteranalyse en bijpassende aanbevelingen

• Referentieschema voor kleurgammacorrectie

3. Begeleiding bij het afstemmen van optische prestaties

• Testmethoden en normen voor helderheidsuniformiteit

• Optimalisatiesuggesties voor het bekijken van hoekkarakteristieken in daadwerkelijke installaties

• Aanpassingsrichtingen voor contrast en kleurprestaties

• Test- en evaluatieschema's voor responstijd

4. Ondersteuning voor betrouwbaarheidsverificatie

• Aanbevolen inbrandtestomstandigheden en -cycli

• Ontwerp en aanbevelingen voor ESD-bescherming

• Testmethoden voor temperatuurcycli

• Kernpunten voor de evaluatie van de operationele betrouwbaarheid op lange termijn

Reactie technische ondersteuning

• Reactietijd: Technische vragen worden op werkdagen binnen 24 uur beantwoord

• Communicatiemethoden: ondersteuning via e-mail, telefoon en onlinevergaderingen voor diepgaande technische uitwisseling

• Documentatie: Alle technische documenten zijn zowel in het Chinees als in het Engels beschikbaar

• Bibliotheek met veelgestelde vragen: er is een bibliotheek met oplossingen voor algemene integratieproblemen opgezet ter referentie voor klanten
