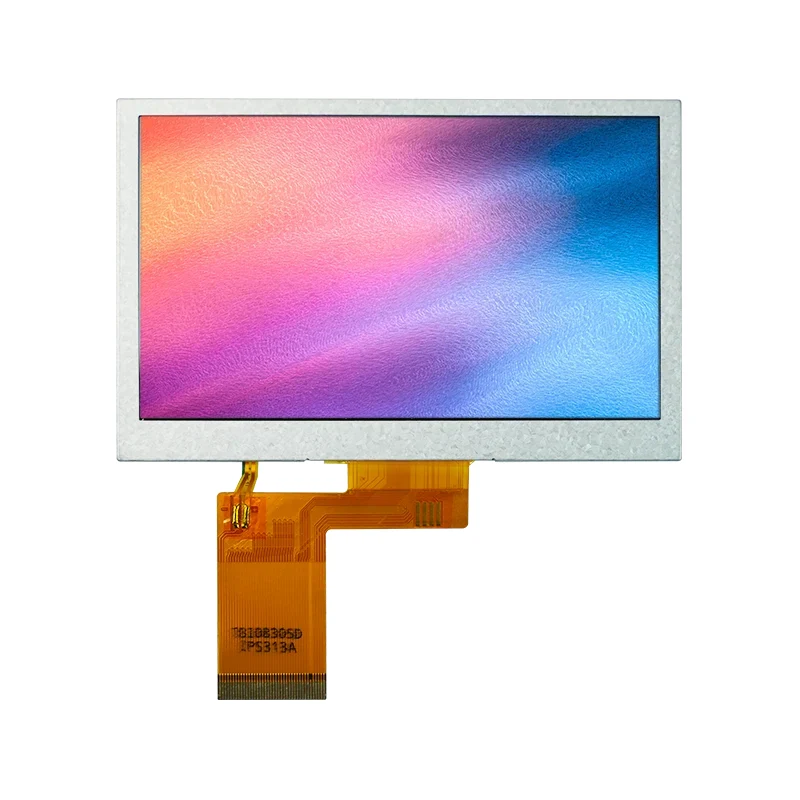

4,3' RGB-interface IPS TFT LCD-schermmodule

Kerncapaciteiten:

• Geef dynamische afbeeldingen, tekst en grafische gebruikersinterfaces (GUI) weer

• Ondersteuning van een resolutie van 480×272, wat zorgt voor duidelijke en leesbare inhoud

• Directe verbinding met de hoofdbesturingschip via RGB-interface, wat de systeemintegratie vereenvoudigt

• Achtergrondverlichting met hoge helderheid (typische waarde 620 cd/m²) zorgt voor zichtbaarheid in omgevingen met veel licht

• Het energiezuinige ontwerp verlengt de levensduur van de batterij van het apparaat

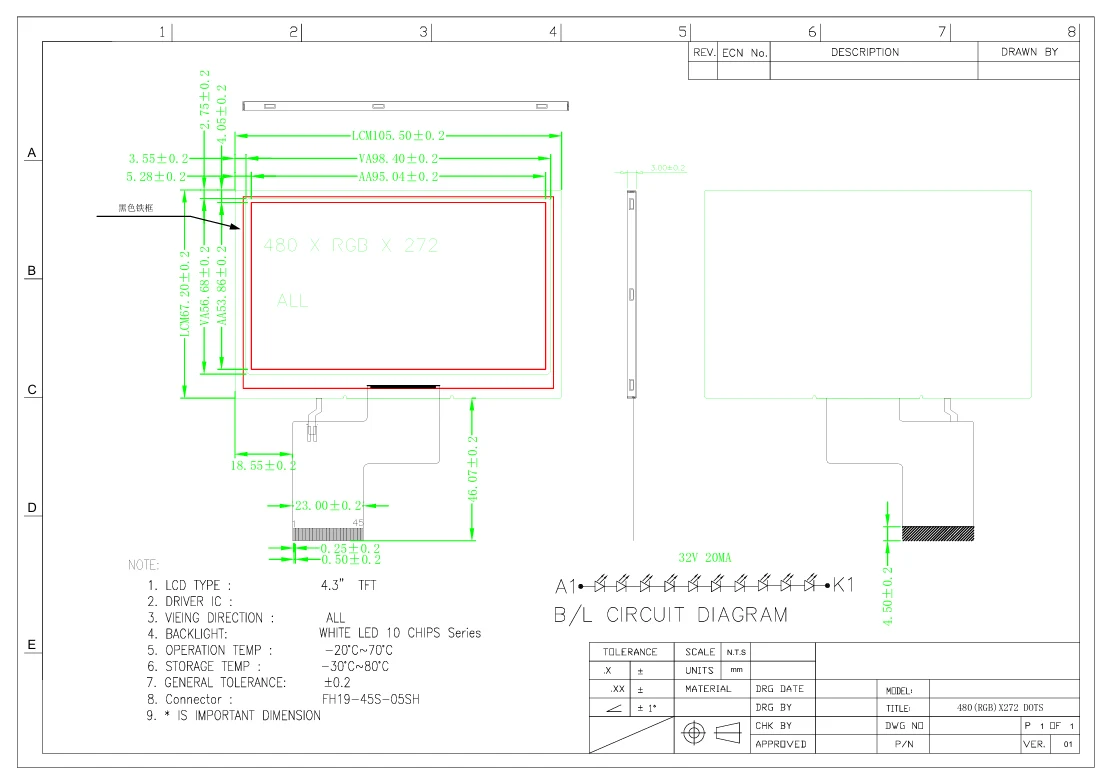

Tianfu Aangepaste 4,3 'RGB-interface IPS TFT LCD-schermmodulespecificatie

Tianfu Aangepaste 4,3 'RGB-interface IPS TFT LCD-schermmoduledetails

Deze 4,3-inch RGB-interface IPS TFT LCD-schermmodule wordt veel gebruikt in meerdere industrieën vanwege het compacte formaat, de hoge helderheid en robuustheid.

Hier volgen enkele typische toepassingsscenario's en casusvoorbeelden:

Industriële automatisering en besturingssystemen

• Case: Gebruikt in monitoringterminals voor productielijnen in de fabriek om realtime productiegegevens en apparatuurstatus weer te geven. Bij sterk omgevingslicht zorgt de zeer heldere achtergrondverlichting ervoor dat operators de informatie duidelijk kunnen lezen.

• Voordelen: werking bij hoge temperaturen (-10°C~60°C) geschikt voor werkplaatsomgevingen; snelle responstijd (40 ms) ondersteunt dynamische updates.

Medische apparatuur

• Case: Geïntegreerd in draagbare medische diagnostische instrumenten zoals bloedglucosemeters of elektrocardiografen (ECG's) om patiëntgegevens en grafische resultaten weer te geven.

• Voordelen: Hoge contrastverhouding (1000:1) verbetert de beeldhelderheid, zodat medisch personeel nauwkeurige beoordelingen kan maken; laag stroomverbruik verlengt de looptijd van het apparaat.

Consumentenelektronica

• Case: Toegepast in smart home-bedieningspanelen om temperatuur-, vochtigheids- en apparaatbedieningsinterfaces weer te geven.

• Voordelen: RGB-interface ondersteunt rijke kleuren om de gebruikersinteractie te verbeteren; kleine pixelafstand (0,198 mm) zorgt voor een fijne beeldkwaliteit.

Auto- en transportsystemen

• Behuizing: gebruikt in infotainmentsystemen in voertuigen of displays op de achterbank om navigatie- en media-inhoud te presenteren.

• Voordelen: Trillingsbestendig ontwerp (gebaseerd op de robuuste TFT-structuur) vangt voertuigtrillingen op; Normaal gesproken vermindert de zwarte modus schittering in donkere omgevingen.

Ingebedde ontwikkeling en onderwijs

• Case: Gebruikt door studenten en ingenieurs voor prototyping, zoals robotbesturingsinterfaces of displays van IoT-apparaten.

• Voordelen: Eenvoudige interface (CLK, HSYNC, etc.) voor eenvoudige aansluiting op gangbare microcontrollers (bijv. STM32, Raspberry Pi).

• Uitgebreide toepassingen: POS-terminals, beveiligingsmonitoringdisplays, slimme instrumentenpanelen, enz.

We hebben feedback verzameld van productiegebruikers in verschillende sectoren om de daadwerkelijke prestaties van deze displaymodule uitgebreid te evalueren. Houd er rekening mee dat de ervaring gebaseerd is op specificaties en typische toepassingen en kan variëren afhankelijk van de specifieke gebruiksomgeving.

Visuele prestaties

• Helderheid en leesbaarheid: Gebruikers melden dat de achtergrondverlichting van 620 cd/m² voldoende helder is voor buiten of helder verlichte binnenomgevingen, waardoor de inhoud duidelijk zichtbaar is. De typische contrastverhouding van 1000:1 verdiept zwart en helderder wit, waardoor de algehele visuele ervaring wordt verbeterd.

• Kleurprestaties: met een kleurengamma van 40%~50% (CIE1931) is de kleurreproductie realistisch, waardoor deze geschikt is voor de weergave van grafieken en afbeeldingen. Het kleurengamma kan echter beperkt zijn voor professionele grafische ontwerptoepassingen.

• Responstijd: De typische responstijd van 40 ms is voldoende voor de meeste statische en dynamische inhoud. Hoewel er lichte bewegingsonscherpte kan optreden tijdens het snel afspelen van video, is het zeer geschikt voor industriële besturing en niet-snelle gamingscenario's.

Integratie en gebruiksgemak

• Interfacecompatibiliteit: de 24-bits RGB-interface wordt breed ondersteund, waarbij gebruikers melding maken van een eenvoudige integratie met de ARM Cortex-M-serie of Linux-systemen. Besturingssignalen (zoals DEN, DISP) vereenvoudigen de timingconfiguratie.

• Energiebeheer: het brede ingangsspanningsbereik (VCC 2,65~3,3V) maakt een flexibele stroomvoorziening mogelijk, waardoor de noodzaak voor externe regeling wordt verminderd. Het gemeten energieverbruik is relatief laag, wat bijdraagt ​​aan de energie-efficiëntie.

• Grootte en installatie: het compacte 4,3-inch ontwerp past goed in apparaten met beperkte ruimte. Het actieve weergavegebied van 95,04 mm x 53,86 mm optimaliseert de scherm-tot-lichaamverhouding.

Aanpassingsvermogen aan het milieu

• Temperatuurprestaties: Het werkt stabiel binnen het bereik van -10°C~60°C, en gebruikers bevestigen dat er geen weergaveafwijkingen zijn bij gebruik in buitenapparatuur. Het opslagtemperatuurbereik van -20°C~70°C garandeert veiligheid tijdens transport en opslag.

• Duurzaamheid: het TFT-paneel en het SC7283-driver-IC zorgen voor een betrouwbare werking, zonder gerapporteerde storingen in industriële trillingsomgevingen.

• Samenvatting van klantrecensies: "Dit display biedt een hoge prijs-kwaliteitverhouding, voldoende helderheid en eenvoudige integratie. Het past perfect bij onze vereisten voor ons displayproject in voertuigen. De responstijd is acceptabel en de respons van de after-sales service is ook snel."
