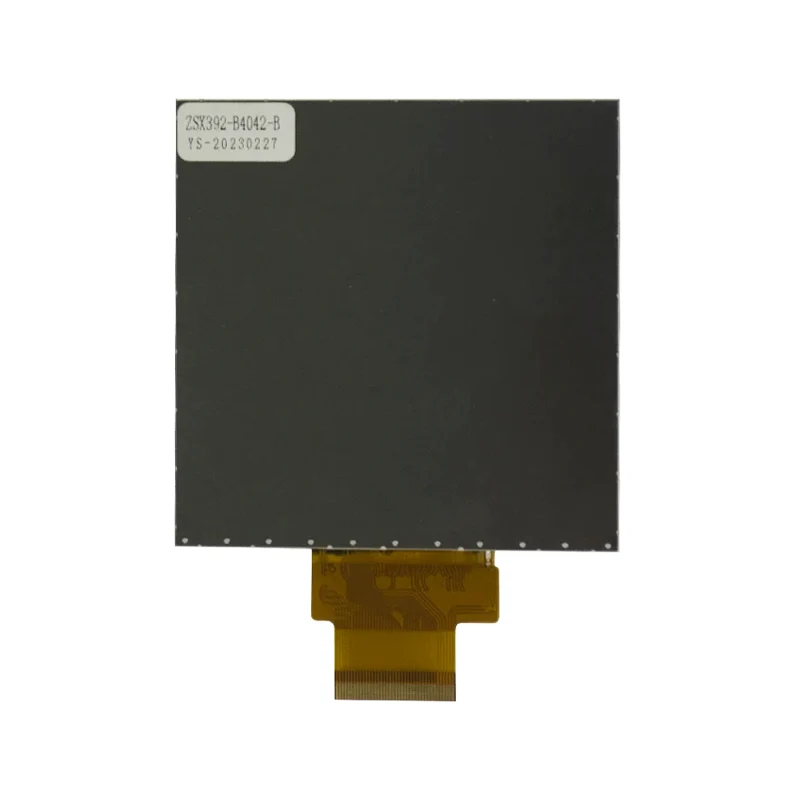

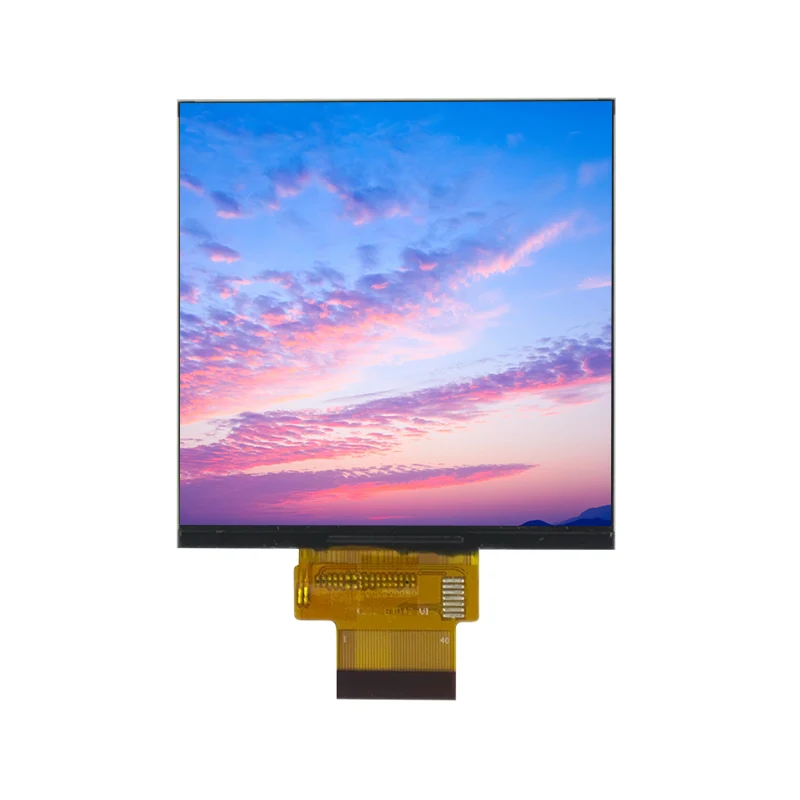

3.97 'Industrial IPS TFT LCD -schermmodule

Moduletype

3,97-inch IPS TFT (A-Si)

Display resolutie

480 × 800 (WVGA)

Interfacetype

MIPI

Kleurdiepte

16,7 m kleuren

Driver IC

ST7796U

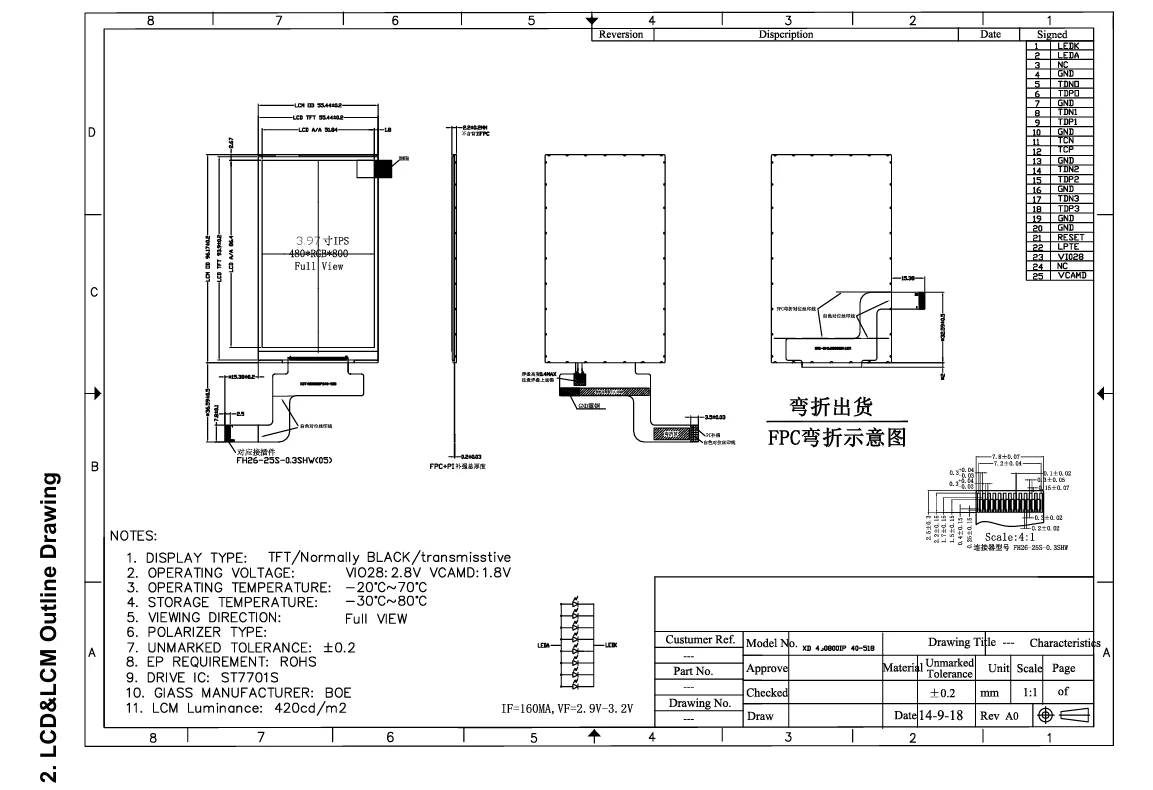

Mechanische dimensies

55.44 × 96.17 × 2,2 mm

Actief gebied

51,84 × 86,4 mm

Bedrijfstemperatuur

-20 ° C tot +70 ° C

Opslagtemperatuur

-30 ° C tot +80 ° C

Elektrische specificaties

Systeemspanning (VDD)

2.5–3.6 V

TFT -poort op spanning (VGH)

11.5–17 V

TFT Gate Off Voltage (VGL)

-12–-7.6 V

Voorwaartse spanning geleid

24,8 V (3.1V × 8 LED's)

Geleid stroomstroom

160 Ma

Elektro-optische kenmerken

Helderheid (LCM Luminance)

450 cd / m²

Kijkhoek (Cr> 10)

Horizontaal/verticaal: 80 ° –85 °

Contrastverhouding

550: 1 (min) - 800: 1 (type)

Reactietijd (TR + TF)

35 ms (typ)

Uitzending

3,34% - 3,93%

Betrouwbaarheidstests

Hoge temperatuuropslag

80 ° C, 240 uur

Thermische schok

-40 ° C↔ 85 ° C, 100 cycli

ESD -bescherming

Contact ± 4KV / lucht ± 8kV
